WDG-5801 ASI转IP网关是杭州普威公司根据DVB和以太网相关标准设计制造的ASI和IP转换设备。 WDG-5801共有8个ASI输入，最大。每个端口的比特率高达 214Mbps。 WDG-5801具有1个“TS over IP”10/100/1000Mbps自协商以太网接口作为数据端口，以及1个100Base-T作为控制端口。
WDG-5801 支持 IP 单播或广播，每个 IP 数据包中可以放入 1~7 个 TS 数据包。通过与设备上的 100Base-T 快速以太网端口连接，NMS 可以轻松控制或配置 WDG-5801。
特征
● 最多8路ASI输入，1路IP输出
● 最大。每个输入通道的比特率高达 214Mbps，自动检测 188 和 204 字节输入格式
● 支持SPTS或MPTS输出
● 10/100/1000BASE-T 千兆位以太网，具有自动协商比特率
● 基于UDP数据包和IPv4协议，每个IP包支持1~7个TS数据包
● 低延迟（小于 10 毫秒），最大。吞吐量214Mbps
● IP单播或广播兼容
● PCR 校正
● 抖动消除（10~900ms）
● 10/100BASE-T 以太网控制端口。
应用
● 数字电视贡献或发行领域中的 DVB TS 到 IP 转换
兼容的
● EN 50083-9
● 欧洲电信标准协会 TR 101 154
● 欧洲电信标准协会 TR 101 891
● EN 300 429
● ITU-T J.83A
● IEEE-802.3
推荐工作条件
超过最大绝对额定值的应力可能会对设备造成损坏（参见表 1）
表 1 – 建议的工作条件
| 参数 | 符号 | 最小 | 最大 | 单位 |
| 电源电压注意事项 | V | 90 | 250 | V |
| 供电频率 | F | 49 | 51 | Hz |
| 能量消耗 | C | 25 | W | |
| 工作环境温度 | Tw | 0 | 50 | ℃ |
| 储存温度 | TS | -25 | 55 | ℃ |
| 工作湿度 | H | 10 | 75 | % |
注：支持110V和220V供电电压标准，但请在下单时告知我们您需要哪一种。
规格
表 2 – 技术规格
| 参数 | 符号 | 描述 | 单位 | 备注 |
| 机械尺寸 | ||||
| 高度 | H | 42 | mm | 大约 1U |
| 宽度 | W | 434 | mm | 大约 17 英寸 |
| 深度 | D | 340 | mm | |
| ASI 输入 | ||||
| ASI输入数量 | - | 8 | 件 | |
| 阻抗 | - | 75 | Ω | |
| 连接器 | - | BNC | NA | |
| 最大比特率 | - | 108 | Mbps | |
| TS包格式 | - | 188 或 204 | Byte | 自动检测 |
| 传输格式 | - | 数据包或数据突发 | NA | |
| IP 输出（数据） | ||||
| 类型 | 10/100/1000BASE-T | 自动协商 | ||
| 连接器 | RJ45 | |||
| 最大限度。吞吐量 | 900 | Mbps | ||
| 兼容协议 | IP V4、UDP、ARP | |||
| 控制端口 | ||||
| 类型 | 10/100BASE-T | |||
| 连接器 | RJ45 | |||
| 最大限度。比特率 | 125 | Mbps | ||
面板图

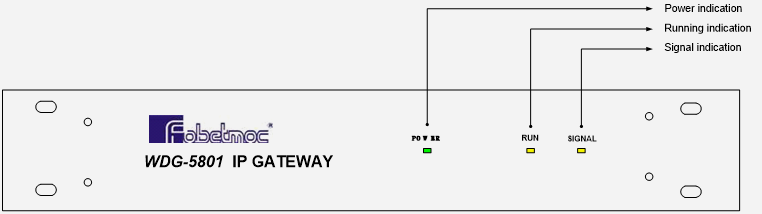

前面板：
后面板：
订购信息
| 零件号 | 描述 |
| WDG-5801 | ASI 到 IP 转换器、8 个 ASI 输入、千兆位以太网输出（带 1000BASE-T RJ45 连接器）、兼容 UDP、IPv4 协议、带 Web 浏览器的快速以太网控制端口 |
恢复历史记录
| 反转 | 更新说明 | 日期 |
| 修订版。 1.0 | 新数据表 | 2013年1月22日 |
| 修订版。 1.1 | 更新标志 | 2013/3/27 |
