CATV光通信平台WOS-4000

性能特点：

● 插槽紧凑，减少空间占用。

● 支持热插拔，即插即用。

● 先进的散热技术，具有出色的热稳定性。

● 双电源热备份，多种电源选择。

● 前面板LED状态显示。

● 全电子控制，无配件。

● 功能强大的网络管理软件。

机架组成说明：

WOS4000机架的标准配置包括：

● 1 个金属机箱，16 个插槽。总高度为 4U。

● 两个电源模块。 （AC220V或DC48V可选）。

● 1 个CMM 管理单元。 LCD 显示屏和操作按钮。

● 一个网络转发器，带有一个RS232 接口和一个LAN 接口。

● 七个现场可更换风扇。

标准配置下，上电后显示屏显示如下：P1、P2（电源模块）、M（CMM管理单元）高亮显示，即3个模块在线。

进入子菜单后可以看到以下参数：

2. P（电源模块）子菜单说明

进入子菜单后可以看到以下参数：

性能规格：

结构说明：

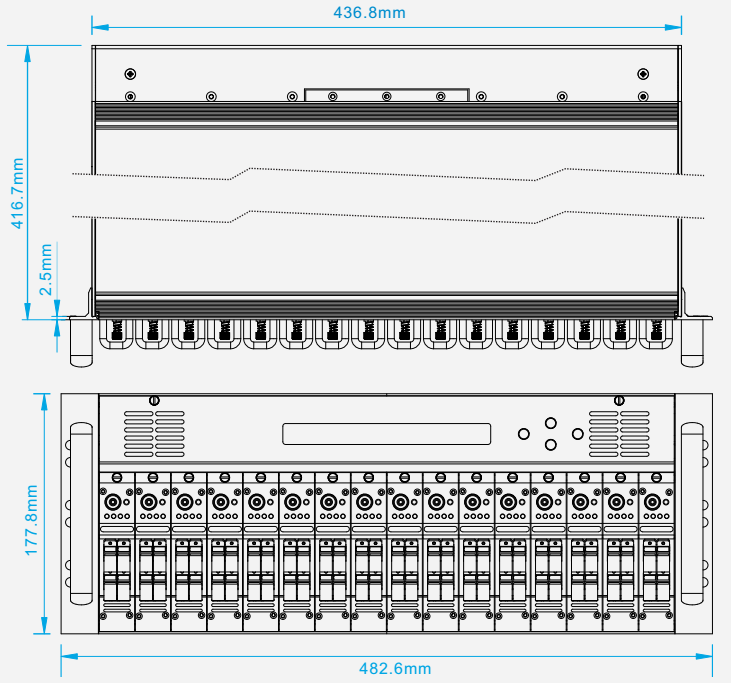

方面：

安装：

● 安装应由专业人员进行。

● 安装模块前，请检查模块背面的排针是否弯曲。

● 安装完任何模块后，请拧紧固定螺钉。

● 将电源模块安装在坐标测量机单元之前。在拆下电源模块之前先拆下 CMM 单元。

● 拆卸电源模块时，请检查电源模块上的线缆是否被拔掉。

● 同一个机柜安装多个光平台时，建议光平台之间预留1RU 空间，以利于散热。

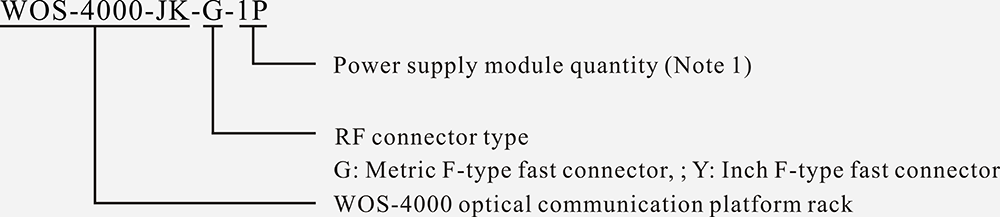

命名规范：

注1：

1P-A220：交流220V单电源

1P-D48：直流48V单电源

2P-A220：AC 220V 双电源

2P-D48：直流 48V 双电源

2P-A220 D48：AC 220V DC 48V 双电源

注2： 电源线类型为国标三芯插头。其他要求请在备注中注明

订单.
