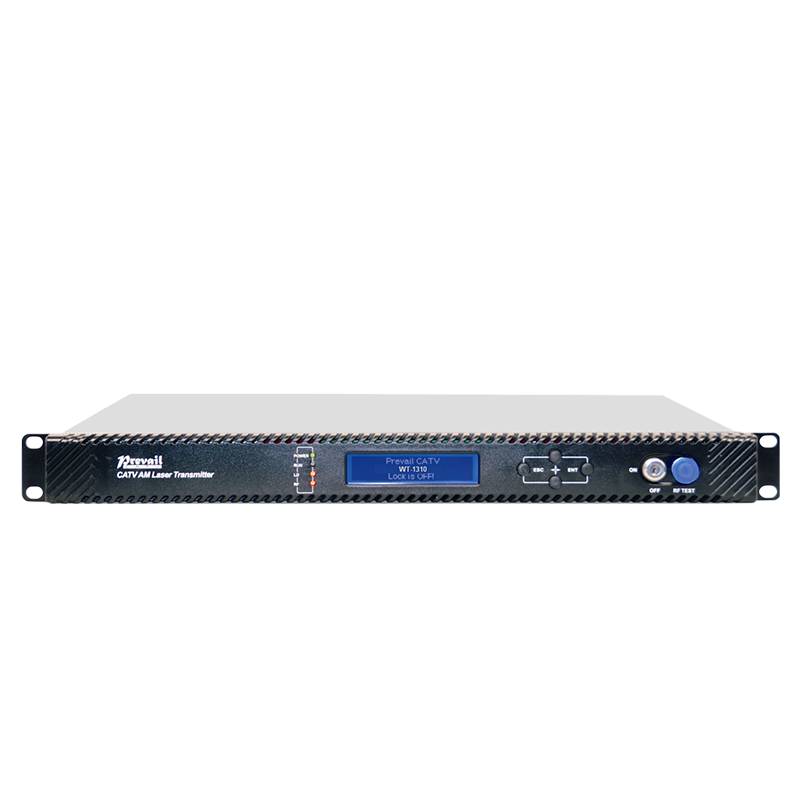

1310nm CATV 光发射机WT-1310

性能特点

● 支持1.2GHz 频段和DOCSIS 3.1 标准。

● 自动增益控制 和MGC 增益控制模式可选。

● 可选择DFB同轴或蝶形激光器。

● 输出光功率6D bm至15D bm可选。

● 预失真技术，CNR好，CSO、CTB指标高。

● 两路输入，隔离度高达50D b。

● 双电源热备份，多种供电方式选择； AC100-240V 和 DC48V 可选。

● 前面板LED 状态指示。

● 实时检测激光输出功率、偏置电流、冷却电流。

框图

技术参数

显示菜单操作说明

▲▼键：左右、上下移动光标，突出显示所选模块或菜单。

Enter键：按Enter键进入下一个子菜单或设置子菜单中的参数。按 Enter 确认。

ESC 键：退出或返回上一级菜单。

开机后显示的菜单：按Enter键进入一级子菜单：

DispParameters，二级子菜单：

设置参数，二级子菜单：

报警状态二级子菜单：

结构说明

前面板

后面板

方面

命名规范

注1：

1P-A220：交流220V单电源

1P-D48：直流48V单电源

2P-A220：AC 220V 双电源

2P-A220 D48：AC 220V DC 48V 双电源

笔记2：

AV：同轴激光器，1.2G，高隔离射频插入，全砷化镓 MMIC 电路，最大 16mW (12dBm)。不区分 860M、1G 和 1.2G。

BV：蝶形激光器，1.2G，射频插入，高隔离度，全砷化镓 MMIC 电路，最大 31mW (15dBm)。不区分 860M、1G 和 1.2G。

建议 16mW (12dBm) 及以下使用同轴激光器，低于 10mW (10dBm) 的型号则适用

不推荐，组合为 10mW (10dBm)。

注3： 数字代表输出光功率mW，最高可达31mW（15dBm）。

注4： 若对激光器有特殊要求，请在订单中注明。

注5： 标准前面板由黑色工程塑料制成。

注6： 标准光纤接口和射频接口位于后面板上。

注7： 标准开关电源模块是我们制造的。

注8： 配备标准国家 II 类应答器。

注意力

● 确保包装没有污损。如果您认为设备已损坏，请不要通电，以免造成更严重的损坏或对操作人员造成伤害。

● 设备通电前，请确保外壳和电源插座可靠接地。接地电阻应<4Ω，以有效防护浪涌和静电。

● 光发射机是专业设备。其安装、调试必须由专门技术人员操作。操作前请仔细阅读本说明书，以免因误操作而造成设备损坏或对操作人员造成意外伤害。

● 光发射机工作或调试时，前面板上的光输出适配器会发出不可见的激光束。为避免对身体和眼睛造成伤害，光输出不应对准人体，人不应用肉眼直视光输出！

● 光纤连接器不使用时，应套上防尘套，避免灰尘污染，并保持光纤端部清洁。
