特征
● 6 个调谐器输入、2 个 ASI 输入
● 2X2 ASI 输出和 IP 输出
● 兼容DVB-S/S2、DVB-T/T2、DVB-C
● IP模块(可选)最多32个程序,SPTS模式
● TS over IP 输出零抖动,支持 MPTS 或 SPTS
● PID 过滤和重新映射
● PSI/SI 表重新生成
● PCR 校正
● 断电记忆保护
● 多种语言和界面可供选择
● 信号强度、教学质量
● 通过以太网链路访问
应用
● 数字电视前端系统
● DVB 模式:MPTS
● IPTV模式:SPTS
● 远程视频教育
兼容的
● EN 50083-9
● ISO/IEC 13818-1
● 欧洲电信标准协会 TR 101 1 54
● 欧洲电信标准协会 TR 101 891
● EN300 429
推荐工作条件
超过最大绝对额定值的应力可能会对设备造成损坏(参见表 1)
表 1 – 建议的工作条件
参数 |
符号 |
最小 |
最大 |
单位 |
电源电压注意事项 |
V |
90 |
250 |
V |
供电频率 |
F |
49 |
51 |
Hz |
能量消耗 |
C |
|
25 |
W |
工作环境温度 |
Tw |
0 |
50 |
℃ |
储存温度 |
TS |
-25 |
55 |
℃ |
工作湿度 |
H |
10 |
75 |
% |
注:支持110V和220V供电电压标准,但请在下单时告知我们您需要哪一种。
规格
表 2 – 技术规格
项目 |
范围 |
射频接口 |
端口数量 |
6 个射频输入端口,带环路输出 |
标准 |
DVB-S/S2、DVB-T/T2、DVB-C |
接口类型 |
F-女 |
阻抗 |
75Ω |
输入频率 |
S/S2:950~2150MHz; DVB-T:60~900MHz; DVB-C:50~860MHz |
信号电平 |
-65~-25dBm |
符号指数 |
5.0~45Msym/s(QPSK);10.0~31Msym/s(8PSK) |
解调 |
DVB-S:QPSK; DVB-S2:QPSK /8PSK; |
DVB-T:QPSK/16QAM/64QAM; |
DVB-C:4QAM~256QAM |
遵循标准 |
DVB-S:EN300 421; DVB-S2:EN302 307 DVB-C:EN300 429; DVB-T:ETS 300 |
高频头电源 |
DVB-S/S2:0V/ DC13V/18V,Imax=400mA |
ASI接口 |
端口数量 |
2 个 ASI 输入、2X2 ASI 输出 |
接口类型 |
BNC |
阻抗 |
75Ω |
电平范围 |
800mv±5% |
物理带宽 |
108Mbps |
数据包格式 |
188/204字节 |
网络管理界面 |
端口数量 |
1 |
电气标准 |
100BAS-T |
接口类型 |
RJ45 |
IP输出 |
端口数量 |
1 |
电气标准 |
1000BASE-T |
接口类型 |
RJ45 |
物理带宽 |
1000Mbps |
面板图

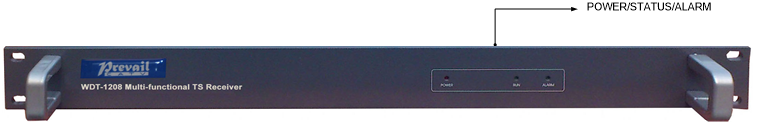

前面板:

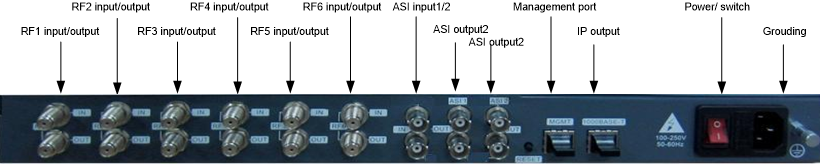

后面板:
订购信息
零件号 |
描述 |
WDT-1208-S/S2 |
输入频率:950 ~ 2150MHz。 |
6个RF输入端口和2个ASI输入端口,支持复用,2X2 ASI输出,1个网络管理端口。 |
WDT-1208-S/S2-IPA |
输入频率:950 ~ 2150MHz。 |
6 个 RF 输入端口和 2 个 ASI 输入端口,支持复用、2X2 ASI 输出、1 个网管端口、10/100/1000Mbps 自动协商码率 TS over IP 输出(可选)。 |
IP模块A:支持2*MPTS或8*SPTS。 |
WDT-1208-S/S2-IPB |
输入频率:950 ~ 2150MHz。 |
6 个 RF 输入端口和 2 个 ASI 输入端口,支持复用、2X2 ASI 输出、1 个网管端口、10/100/1000Mbps 自动协商码率 TS over IP 输出(可选)。 |
IP模块B:支持2*MTPS或32*SPTS。 |
WDT-1208-T/T2 |
输入频率:60~900MHz。 |
6个RF输入端口和2个ASI输入端口,支持复用,2X2 ASI输出,1个网络管理端口。 |
WDT-1208-T/T2-IPA |
输入频率:60~900MHz。 |
6 个 RF 输入端口和 2 个 ASI 输入端口,支持复用、2X2 ASI 输出、1 个网管端口、10/100/1000Mbps 自动协商码率 TS over IP 输出(可选)。 |
IP模块A:支持2*MPTS或8*SPTS。 |
WDT-1208-T/T2-IPB |
输入频率:60~900MHz。 |
6 个 RF 输入端口和 2 个 ASI 输入端口,支持复用、2X2 ASI 输出、1 个网管端口、10/100/1000Mbps 自动协商码率 TS over IP 输出(可选)。 |
IP模块B:支持2*MTPS或32*SPTS。 |
WDT-1208-C |
输入频率:50~860MHz。 |
6个RF输入端口和2个ASI输入端口,支持复用,2X2 ASI输出,1个网络管理端口。 |
WDT-1208-C-IPA |
输入频率:50~860MHz。 |
6 个 RF 输入端口和 2 个 ASI 输入端口,支持复用、2X2 ASI 输出、1 个网管端口、10/100/1000Mbps 自动协商码率 TS over IP 输出(可选)。 |
IP模块A:支持2*MPTS或8*SPTS。 |
WDT-1208-C-IPB |
输入频率:50~860MHz。 |
6 个 RF 输入端口和 2 个 ASI 输入端口,支持复用、2X2 ASI 输出、1 个网管端口、10/100/1000Mbps 自动协商码率 TS over IP 输出(可选)。 |
IP模块B:支持2*MTPS或32*SPTS。 |
恢复历史记录
反转 |
更新说明 |
日期 |
修订版。 1.0 |
新数据表 |
2012/12/29 |
修订版。 2.0 |
更新标志 |
2013年3月27日 |
修订版。 2.1 |
添加 DVB-T/C |
2013/5/24 |
修订版。 2.2 |
添加产品图片 |
2013/6/27 |
修订版。 2.3 |
添加32*SPTS |
2014/4/29 |
修订版。 2.4 |
关于 IP 模块描述的更新 |
2014/7/29 |
修订版。 2.5 |
IPA模块新增支持8*SPTS |
2015/12/17 |
