特征
● 视频压缩符合ISO/IEC13818-2(MPEG2)
● 多达8路CVBS视频和16路两通道音频输入
● 输入视频风格自适应,输出码率可调
● 2路DVB-ASI输出,1路ASI输入
● IP模块(可选)最多32个程序,SPTS模式
● TS over IP 输出零抖动,支持 MPTS 或 SPTS
● 本地网络管理和在线更新
● 10/100M Base-Tx 管理接口
● 支持亮度、色彩饱和度、对比度和色彩调节
应用
● 数字电视前端系统
DVB模式:MPTS
IPTV模式:SPTS
● 视频监控
● 视频点播(VOD)
● 远程视频教育
● 视频会议
兼容的
● EN 50083-9
● ISO/IEC 13818-2 (MPEG-2)
● 欧洲电信标准协会 TR 101 154
● 欧洲电信标准协会 TR 101 891
● IEEE802.3
推荐工作条件
超过最大绝对额定值的应力可能会对设备造成损坏(参见表 1)
表 1 – 建议的工作条件
参数 |
符号 |
最小 |
最大 |
单位 |
电源电压注意事项 |
V |
90 |
250 |
V |
供电频率 |
F |
49 |
61 |
Hz |
能量消耗 |
C |
|
25 |
W |
工作环境温度 |
Tw |
0 |
50 |
℃ |
储存温度 |
TS |
-25 |
55 |
℃ |
工作湿度 |
H |
10 |
75 |
% |
注:支持110V和220V供电电压标准,但请在下单时告知我们您需要哪一种。
规格
表 2 – 技术规格
参数 |
符号 |
描述 |
单位 |
备注 |
机械尺寸 |
高度 |
H |
42 |
mm |
大约 1U |
宽度 |
W |
434 |
mm |
大约 17 英寸 |
深度 |
D |
400 |
mm |
|
输入/输出接口 |
视频输入 |
- |
8 组 CVBS,BNC-75Ω |
|
|
音频输入 |
- |
8 组双通道音频,BNC-75Ω |
|
|
ASI输入 |
|
ASI 与 BNC-75Ω |
|
|
ASI输出 |
- |
带 BNC-75Ω 的双 ASI |
|
|
ASI率 |
|
108 |
Mbps |
|
IP输出 |
类型 |
|
10/100/1000BASE-T |
|
自动协商 |
连接器 |
|
RJ45 |
|
|
兼容协议 |
|
IP V4、UDP、ARP |
|
支持组播/单播 |
编码参数 |
视频编码 |
- |
4:2:0 MP@ML (MPEG-2) |
|
|
音频采样频率 |
FS |
32,44.1,48 |
KHz
|
|
音频速率 |
Ra |
64,128,256,384 |
Kbps
|
|
音频性能 |
- |
MPEG-1 第 1/2 层,CD 质量 |
|
|
解决 |
- |
符合CCIR601 |
|
|
|
PAL:720×576 及以下兼容 |
|
NTSC:720×480 及以下兼容 |
输出速率(每通道) |
Rv |
1~15 |
Mbps |
可调节的 |
面板图

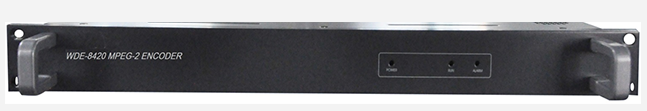

前面板:
后面板:
订购信息
零件号 |
描述 |
WDE-8420 |
8合1 MPEG-2编码器,8组CVBS视频输入端口和两路音频输入端口,1路ASI输入,双路DVB-ASI输出。 |
WDE-8420-IPA |
8合1 MPEG-2编码器,8组CVBS视频输入端口和两路音频输入端口,1路ASI输入,双路DVB-ASI输出,10/100/1000Mbps自协商码率TS over IP输出(可选)。 |
IP模块A:支持1*MPTS或8*SPTS。 |
WDE-8420-IPB |
8合1 MPEG-2编码器,8组CVBS视频输入端口和两路音频输入端口,1路ASI输入,双路DVB-ASI输出,10/100/1000Mbps自协商码率TS over IP输出(可选)。 |
IP模块B:支持1*MTPS或32*SPTS。 |
恢复历史记录
反转 |
更新说明 |
日期 |
修订版。 1.0 |
新数据表 |
2013/5/24 |
修订版。 1.1 |
添加32*SPTS |
2014/4/29 |
修订版。 2.0 |
关于 IP 模块描述的更新 |
2014/5/26 |
