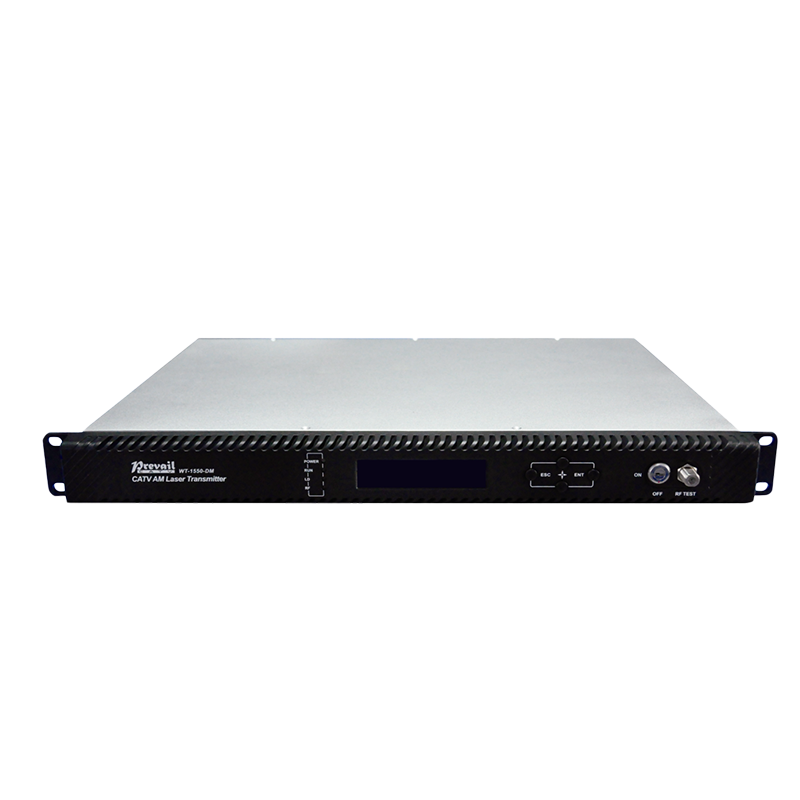

1550nm外调制光发射机WT-1550-DM-杭州万隆通讯技术有限公司

性能特点

● 1.2GHZ频段，支持DOCSIS 3.1系统。

● 自动增益控制和MGC 增益控制方式可选。

● 两个输入具有 50D b 隔离度，可实现高质量射频插入。

● 双电源供电；热备份；多种电源可供选择，可选AC100-240V和DC48V。

● 实时检测激光输出功率、偏置电流、冷却电流。

● 可选C瓦DM 用于光信号插入。

● 电控色散补偿，可支持50KM的传输距离。

● 低成本解决方案，性能可与外部调制发射器相媲美。

● 可选ITU标准波长。

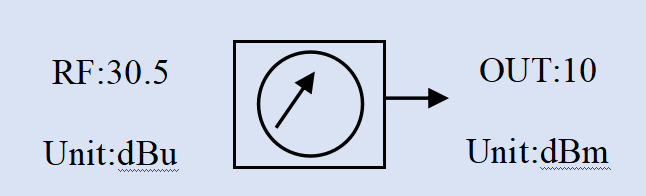

框图

技术参数

栏目	单位	范围
光学部分
光波长	nm	国际电联波长
激光类型		蝴蝶型 DFB 激光器
光调制方式		直接光强度调制
光连接器类型		FC/APC 或 SC/APC
输出光功率	mW	4～10	不包括 VOA 和 CWDM（6分贝～ 10D bm）的插入损耗。
外部光信号输入	dBm	-5～10
射频部分
频率范围	MHz	47～870/1003/1218
射频输入电平	dBuV	77±5
带内平整度	dB	±0.75
输入回波损耗	dB	≥16
RF 自动增益控制控制范围	dB	±5
RF MGC 可调节范围	dB	0～20
射频输入隔离	dB	≥50	两个射频输入之间的隔离
射频输入测试端口	dB	-20±1
激光驱动电平测试端口	dB	-20±1
电控光衰减器容差	dB	≤1：ATT 0-15D b
		≤3：ATT 16-20D b
CNR	dB	≥48	550MHZ 59CH模拟信号77D buV/CH 550-870MHZ 40CH数字信号67dBuV/CH 25公里，-1分贝输入




C/CSO	dB	≥58
C/CTB	dB	≥63
CNR	dB	≥46	550MHZ 59CH模拟信号77dBuV/CH 550-870MHZ 40CH数字信号67dBuV/CH 50Km，-1dBm输入




C/CSO	dB	≥55
C/CTB	dB	≥63
MER	dB	≥40	25 Km，-1dBm 输入，96CH 数字 77dBuV/CH
		≥39	50 Km，-1dBm 输入，96CH 数字 77dBuV/CH
其他
最大功耗	W	≤10
工作温度	℃	-5～55
储存温度	℃	-30～70
重量	kg	5.5

显示菜单操作说明

▲▼键：左右、上下移动光标，突出显示所选模块或菜单。

Enter键：按Enter键进入下一个子菜单或设置子菜单中的参数。按 Enter 确认。

ESC 键：退出或返回上一级菜单。

开机后显示的菜单：按Enter键进入一级子菜单：

1. 显示参数	参数显示菜单
2. 设置参数	参数设置菜单
3. 报警状态	报警状态

DispParameters，二级子菜单：

激光输出	xx 分贝m	激光输出光功率
语音输入	xx 分贝m	衰减后的光功率（无WDM，无此菜单）
主输入	xx dBm	外部光信号功率（无WDM，无此菜单）
激光偏置	毫安	激光偏置电流
激光温度	℃	激光器内部温度
技术电流	xxA	激光冷却电流
RF 陈号	xx	传输通道数
激光射频	xx dBuV	激光驱动电平
射频控制模式	AGC	射频控制方式
AGC参考值	x dB	AGC 偏移（AGC 模式下）
MGC ATT	x dB	MGC 衰减（MGC 模式）
波长	1550	5V监控电压
5V读取	xv	-5V监控电压
-5V读取	xv	24V监控电压
24V读取	xv	设备波长
序列号		序列号
箱内温度	℃	当前内部温度
IP地址		设备IP地址
面具		设备子网掩码
GTW		设备网关
苹果		设备MAC地址
软件版本		设备软件版本号

设置参数，二级子菜单：

设置激光输出单位	dBm	光功率单位：dBm、mW可选
设置蜂鸣器报警	在	蜂鸣器报警：ON、OFF可选
设置射频控制模式	AGC	射频控制方式：AGC、MGC可选
设置 MGC ATT	XX 分贝	MGC衰减：0-20可选
设置 AGC 参考值	XX 分贝	AGC偏移：±3dB可选
设置 OPT ATT 模式	汽车	设置光功率衰减模式：AUTO或Manu可选	没有WDM，没有这个菜单
设置 OPT ATT	XX 分贝	设置光功率衰减值：0～15dB可选
设置 OPT Delta	XX 分贝	设置主光功率与插入光功率之差
设置 FiberC 长度	xxKM	设置传输距离：0~50KM可选，1KM步进。
设置频道号	XX	设置通道数：0-100可选
设置IP地址		设置设备IP地址
设置子网掩码		设置子网掩码
设置网关		设置网关
恢复出厂配置		重置为默认值

报警状态二级子菜单：

激光射频	激光电平报警：默认正常范围为80~110dBuV，可通过网络设置
激光温度	激光温度报警：默认正常范围25±10℃，可通过网络设置
激光偏置	激光偏置电流报警：默认正常范围20~90mA，可通过网络设置
激光TEC	激光冷却电流：默认正常范围为-1.5~1.5A，可通过网络设置
激光输出	输出光功率报警：默认正常范围为2～25mW，可通过网络设置
5V报警	5V报警：默认正常范围为5±1V，可通过网管设置。
-5V报警	-5V报警：默认正常范围为-5±1V，可通过网管设置。
24V报警	24V报警：默认正常范围为24±2V，可通过网管设置。

结构说明

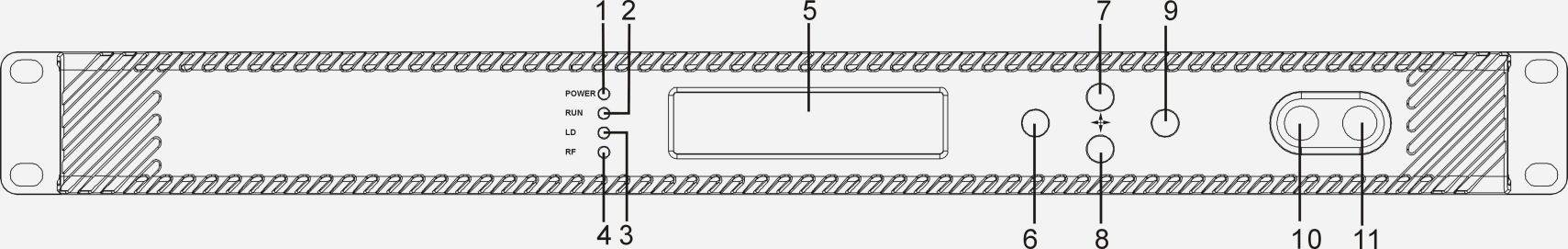

前面板

1	电源指示灯
2	设备运行指示灯：设备正常运行后，该指示灯以1Hz的频率闪烁。
3	激光器工作状态指示灯：

	绿灯常亮：激光器工作正常。

	红灯常亮：激光未开启。

	红灯闪烁：设备有参数报警。您可以在二级子菜单“报警状态”中查看报警。
4	激光驱动电平指示器：

	绿灯常亮：驱动电平正常。

	红灯闪烁：驱动电平报警。您可以在二级子菜单“报警状态”中查看报警。
5	160×32点阵液晶屏：用于显示机器所有参数。
6	显示设置菜单的退出或取消键。
7	显示设置菜单的向上或增加键。
8	显示设置菜单的向下或减少键。
9	显示设置菜单的输入键。
10	激光开关：

	ON：激光打开。

	关闭：激光关闭。

	设备上电前保持激光器关闭，上电自检完成后打开激光器。
11	激光驱动电平测试口：-20dB

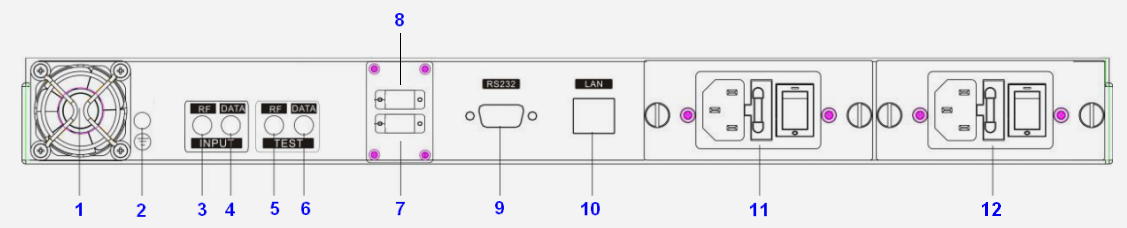

后面板

1	扇子	7	光信号输出
2	接地螺柱，通电前确保接地良好	8	光信号输入：无WDM，无此端口
3	射频输入1	9	RS232接口
4	射频输入2	10	局域网接口
5	射频输入1个测试端口-20dB	11	电源模块 1，可热插拔
6	射频输入2测试端口-20dB	12	电源模块 2，可热插拔

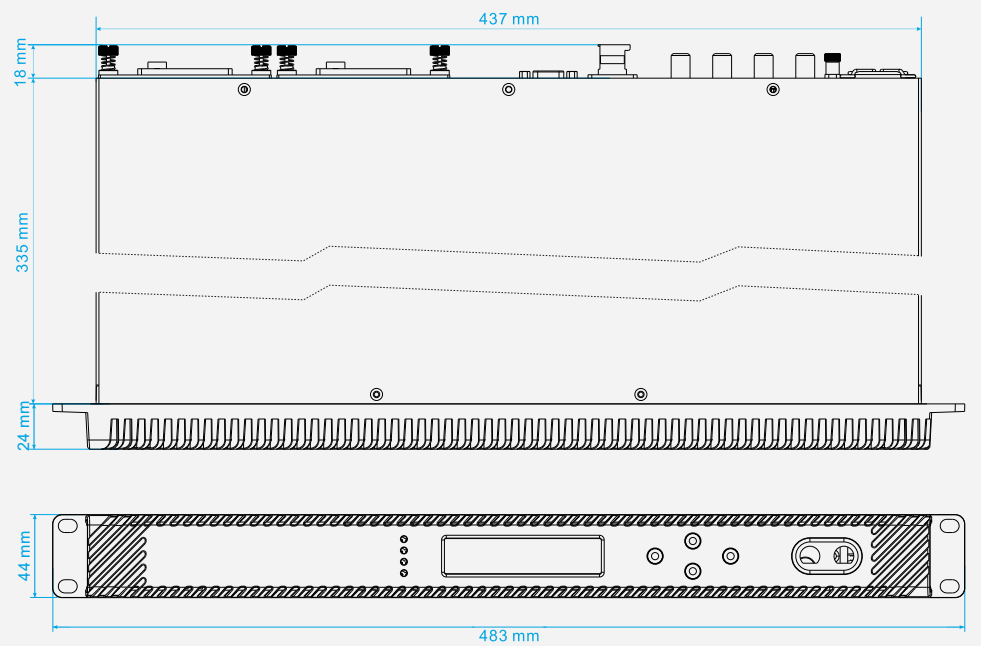

方面

注意力

● 确保包装没有污损。如果您认为设备已损坏，请不要通电，以免造成更严重的损坏或对操作人员造成伤害。

● 设备通电前，请确保外壳和电源插座可靠接地。接地电阻应<4Ω，以有效防护浪涌和静电。

● 光发射机是专业设备。其安装、调试必须由专门技术人员操作。操作前请仔细阅读本说明书，以免因误操作而造成设备损坏或对操作人员造成意外伤害。

● 光发射机工作或调试时，有不可见的激光束从光发射机中射出。前面板上的光纤输出适配器。避免对身体和眼睛造成伤害，光输出不应瞄准人体，人不应直视用肉眼观察光输出！

● 光纤连接器不使用时，应套上防尘套，避免灰尘污染，并保持光纤端部清洁。
