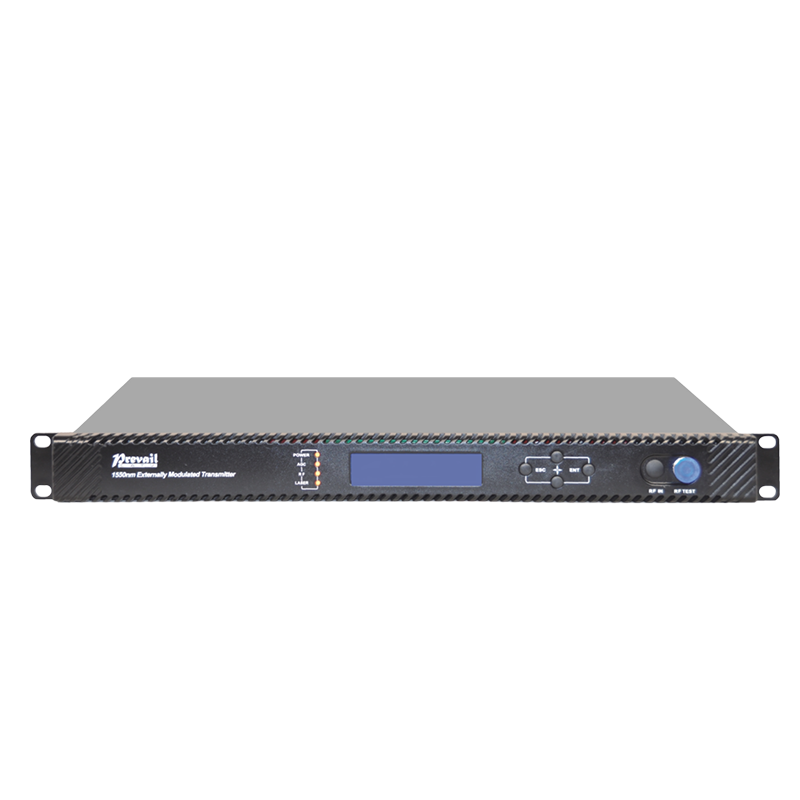

WT1550EM20系列光发射机采用国际顶级品牌外调制激光器和外调制器、Prevail专利预失真电路、SBS控制电路。总体指标达到知名品牌类型水平，且价格低廉。多年来我们已经销售了数千种产品。产品为运营商的网络建设节省了大量成本，赢得了众多用户的良好口碑。
特征
◆ 该1550纳米光发射机可用于长距离传输。
◆ 双微波源SBS控制，13～19D bm可调，0.5D b步进。
◆ 采用DFB激光器和LiNbO3外调制器。
◆ 支持以太网转发器
◆ 支持瓦EB和SNMP网络管理。
◆ 热备份双电源模块

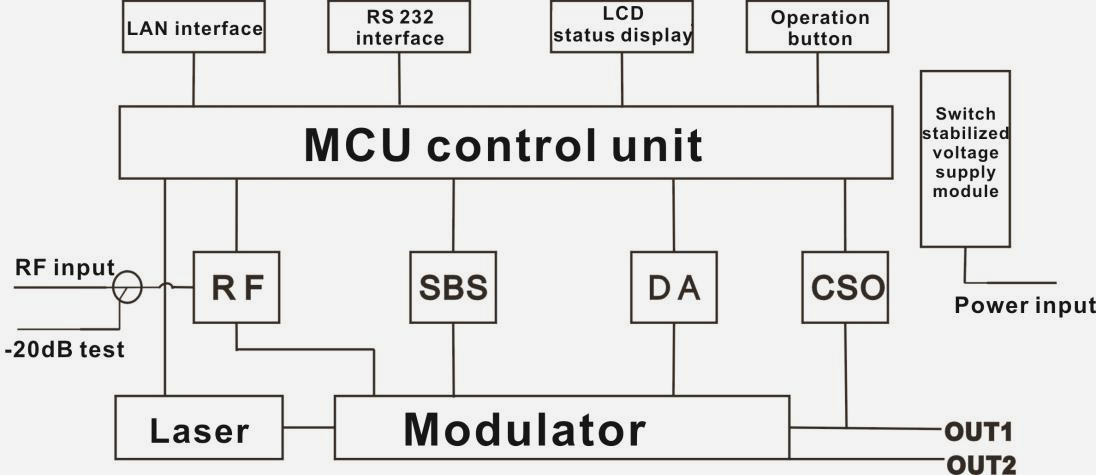

框图
技术参数
光学参数
| 栏目 | 单位 | 参数 |
| 光波长 | nm | 1545～1560（或用户指定） |
| 边模抑制比 | dB | >30 |
| 相对强度噪声 | dB/Hz | <-160 |
| 波长调节范围 | GHz | /-50GHz |
| 光功率 | dBm | 2x5、2x6、2x7、2x8、2x9、2x10 |
| SBS阈值 | dBm | 13～19（连续可调） |
| 激光线宽 | MHz | 0.3 |
模型试验指标
| 测试模型 | C42 | D59 | D84 |
| Channel Plan | CENELEC42 | PAL D59 | PAL D84 |
| Channel Number TV/FM/QAM64 | 42/0/0 | 59/0/0 | 84/0/0 |
| Bandwidth Noise | 5 | 5 | 5 |
| CNR Tx/Rx | 55 | 54 | 52.5 |
| CNR Link 1 | 54 | 53.5 | 52 |
| CNR Link 2 | 53 | 52.5 | 50.5 |
| CNR Link 3 | 50.5 | 50.5 | 49 |
| CSO Tx/Rx and Link 1 | 64 | 64 | 64 |
| CSO Link 2 | 63 | 64 | 64 |
| CSO Link 3 | 62 | 62 | 62 |
| CTB | 62 | 62 | 62 |
测试条件
| 一级 EDFA | 纤维长度一段 | 二级 EDFA | 纤维长度二段 | RX | SBS | |
| (dBm) | ||||||
| Tx/Rx | No | No | No | no | 0dBm | 13.5 |
| Link 1 | No | 35km | no | no | 0dBm | 13.5 |
| Link 2 | 16dBm | 65km | no | no | 0dBm | 16 |
| Link 3 | 13dBm | 50km | 13dBm | 50km | 0dBm | 13.5 |
技术数据表
| 项目 | 单位 | 技术参数 |
| 射频范围 | MHz | 47～1003 |
| 射频平坦度 | dB | ±0.75 |
| 射频回波损耗 | dB | >16 |
| 射频输入阻抗 | Ω | 75 |
| 射频输入连接器类型 | F型 | |
| 输入电平范围 |
dBµV |
80±5 |
| 自动增益控制控制范围 | dB | 3～-3 |
| MGC可调范围 | dB | 0~15 |
| 光连接器 | SC/APC、FC/APC | |
| 工作温度 | ℃ | -5～45 |
| 储存温度 | ℃ | -30～70 |
| 电源规格 | V | 90～265VAC |
| 36～72VDC | ||
| 消耗 | W | ≤60 |
| 尺寸 | mm | 483(长)×455(宽)×44(高) |
| 总重量 | kg | 5.5 |
外部函数说明：

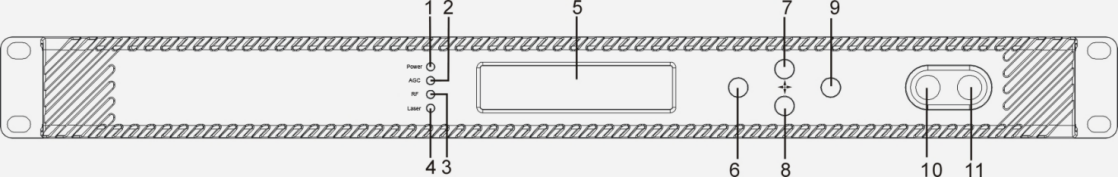

前面板
| 1 | 电源指示灯 | 2 | 自动增益控制指示器 | 3 | 射频指示器 |
| 4 | 激光指示器 | 5 | 液晶显示屏 | 6 | ESC键 |
| 7 | 向上键 | 8 | 向下键 | 9 | 回车键 |
| 10 | 射频输入端口（可选） | 11 | -20dB射频输入测试端口 |
指示灯说明
| 电源指示灯 | 一个电源 | LED 黄色 |
| 两个电源 | LED 绿色 | |
| 自动增益控制指示器 | 自动增益控制模式 | LED 绿色 |
| MGC模式 | LED 关闭 | |
| 射频指示器 | 普通的 | LED 绿色 |
| 异常 | LED 红灯闪烁 | |
| 激光指示器 | 偏置电流、冷却电流、输出功率均正常 | LED 绿色 |
| 偏置电流、冷却电流、输出功率至少其中一项异常 | LED 红灯闪烁 |

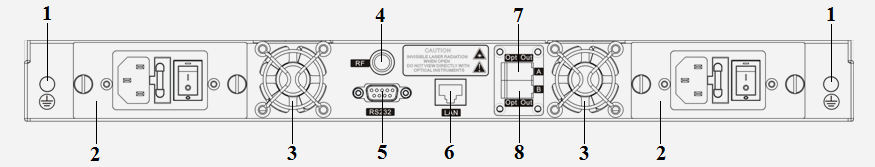

后面板
| 1 | 接地螺柱 | 2 | 电源模块 | 3 | 扇子 |
| 4 | RF输入端口（或前面板上，可选） | 5 | RS232接口 | 6 | 局域网接口 |
| 7 | 光输出接口A（或前面板上，可选） | 8 | 光纤输出接口B（或前面板上，可选） |
电源模块

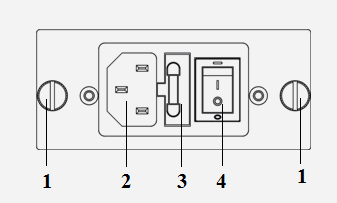

220V电源模块
| 1 | 安装螺丝 |
| 2 | 220V电源插座 |
| 3 | 保险丝 |
| 4 | 开关;电源开关 |

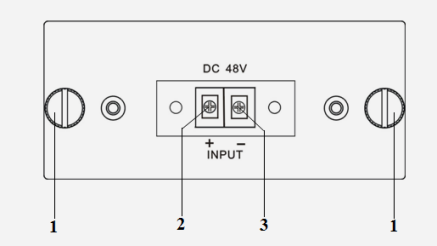

48V电源模块
| 1 | 安装螺丝 |
| 2 | 正极接线端子 |
| 3 | - 负极端子块 |
菜单系统
主菜单
| 展示 | 评论 |
| 1.显示参数 | 菜单一：显示参数 |
| 2.设置参数 | 菜单二：设置参数 |
| 3.报警状态 | 菜单三：报警状态 |
显示菜单
| 展示 | 评论 | 展示 | 评论 |
| 激光输出 | 输出光功率 | 24V读取： | 24V监控电压 |
| 激光偏置 | 激光电流 | 12V读取： | 12V监控电压 |
| 射频 CSO | CSO 监控电压 | -12V 读取： | -12V监控电压 |
| 激光冷却 | 冷却电流 | 激光： | 激光状态 |
| OMI(有效值) | 总调制度 | SBS模块温度： | SBS模块温度 |
| 射频模式 | 射频控制方式 | 箱温： | 整体温度 |
| AGC | AGC 模式调整值 | 单片机温度： | 单片机温度 |
| MGC | MGC 模式调整值 | 序列号： | 序列号 |
| 5V读取： | 5V监控电压 | 版本： | 版本号 |
| -5V 读取： | -5V监控电压 | 工作时间： | 工作时间 |
套餐
| 展示 | 评论 | 评论 | |
| 设置 RF 模式 | 设置射频控制模式 | MGC和AGC两种模式可选 | |
| 设置 AGC | 设置 MGC | 设置射频调整值 | MGC模式可调范围0~15dB |
| 可调范围-3~3dB，带AGC模式 | |||
| 设置 SBS 抑制 | 设置SBS值 | 范围13~19dBm，0.5dB步进 | |
| 设置国际电联 | 设置光波长 | 范围±50GHz | |
| 设置通道距离 | 设置通道距离 | 6兆赫、7兆赫、8兆赫 | |
| 设置激光 | 设置激光状态 | 开关 | |
| 设置IP地址 | 设置IP地址 | ||
| 设置面具 | 设置子网掩码 | ||
| 设置网关 | 设置网关 | ||
| 设置 Trap1 地址 | 设置trap1地址 | ||
| 设置 Trap2 地址 | 设置trap2地址 | ||
| 设置蜂鸣器报警 | 设置蜂鸣器报警 | 开关 | |
| 恢复出厂配置 | 恢复出厂设置 | ||
报警菜单
| 显示的报警内容 | 评论 | |
| 射频输入状态 | 前高后低） | RF输入信号高（低） |
| 激光拜斯 | 前高后低） | 激光偏置电流高（低） |
| 激光TEC | 高的 | 激光器冷却电流大 |
| 输出功率状态 | 前高后低） | 输出光功率高（低） |
| -5V 状态 | 前高后低） | -5V电压高（低） |
| 5V 状态 | 前高后低） | 5V电压高（低） |
| 12V 状态 | 前高后低） | 12V电压高（低） |
| -12V 状态 | 前高后低） | -12V电压高（低） |
| 24V 状态 | 前高后低） | 24V电压高（低） |
| 激光 | 离开 | 激光已关闭 |
| CSO 初始化失败 | CSO初始化失败 | |
| 电源无效 | 左右 ） | 左（右）电源无效 |
通讯设置说明：
通讯接口说明
1） RS232通讯接口采用DB9标准连接器，引脚定义如下：
串行通信采用标准NRZ形式，1位起始位，8位数据位，1位停止位，波特率为38400。
 |
1：无连接 | 2：发送 | 3：接收 |
| 4：无连接 | 5：接地 | 6：无连接 | |
| 7：无连接 | 8：无连接 | 9：无连接 |
2） LAN通讯接口采用RJ45标准连接器，管脚定义如下：
 |
1：TX | 2：TX- | 3：接收 |
| 4：无连接 | 5：无连接 | 6：RX- | |
| 7：无连接 | 8：无连接 |
WEB网络管理

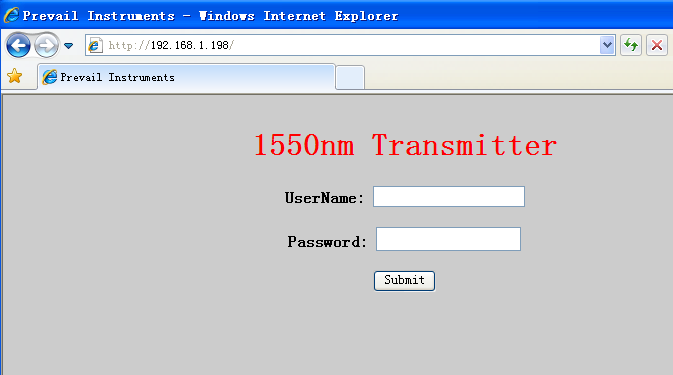

1、打开IE浏览器，输入IP地址，进入界面如下：

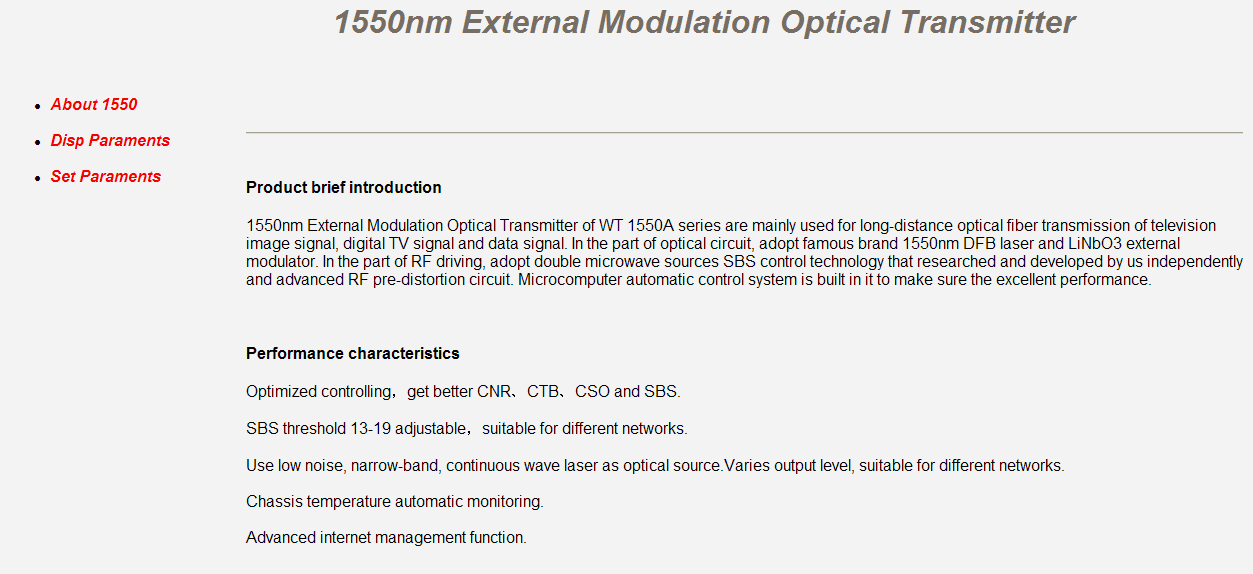

2. 输入用户名admin和密码123456（出厂默认），进入以下界面：
有3个子接口：
1） About1550界面：主要描述设备的基本信息。
2） Disp Paraments界面：主要描述设备的显示菜单。
3） 设置参数界面：在此界面中更改设备参数。

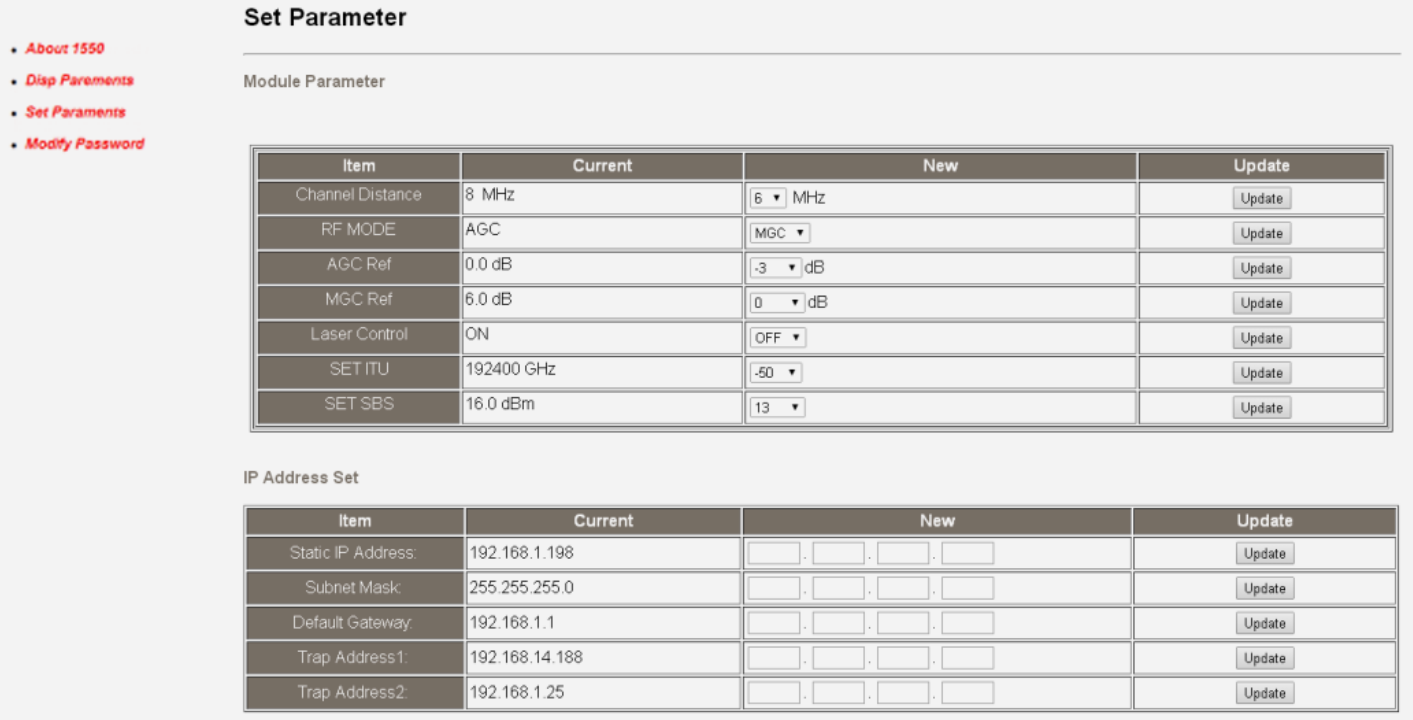

2. 点击设置参数，进入设置参数界面，如下：
项目和项目列列出了可以更改的参数，当前列列出了当前参数值，新列可以选择或键入新参数值，更新列可以更新参数。
更改参数的步骤：在“项目”栏中找到该项目，在“新建”栏中选择新的参数值，然后单击相应的“更新”按钮来更新参数。
Items中的更改步骤相同，但最后需要点击Restart Device按钮才能生效。
注意力
● 通电前，请确保机箱和电源插座的接地端子可靠接地，接地电阻应＜4Ω，可有效防护浪涌和静电。
● 光发射机是技术含量较高的专业设备，其安装和调试必须由专业技术人员操作。操作前请仔细阅读本说明书，以免因误操作而造成设备损坏或对操作人员造成意外伤害。
● 在安装和调试光学设备时，光纤连接器内部可能会发出不可见的激光束。为了避免对身体和眼睛造成伤害，光纤连接器不应对准人体，人也不宜用眼睛直视光纤连接器。肉眼可见！
● 设备通风孔外不得有遮挡物。通风不良会导致指标下降，严重时会造成设备损坏。
● 清洁光纤端面时，必须确认光源已关闭。
● 光纤连接器不使用时，盖上防尘罩，避免灰尘污染，并保持端面完好。
● 安装光纤连接器时，用力要适当，以免损坏适配器。否则，输出光功率可能会降低。
安装
● 安装必须由专业技术人员操作。
● 将设备安装在标准19英寸设备机架上。设备安装到位后必须拧紧固定螺钉。
● 设备可靠接地。接地端子在后面板上。目视检查前面板上的每个按键（按钮），确保每个按钮都能自由移动。
● 拧上配套的射频电缆。
● 正确清洁光连接器并连接光纤。
● 连接以太网电缆。
● 所有步骤完成后，请确保机器完好并已通电。
通讯接口说明
1） RS232通讯接口采用DB9标准连接器，引脚定义如下：
串行通信采用标准NRZ形式，1位起始位，8位数据位，1位停止位，波特率为38400。
|
1：无连接 | 2：发送 | 3：接收 |
| 4：无连接 | 5：接地 | 6：无连接 | |
| 7：无连接 | 8：无连接 | 9：无连接 |
2） LAN通讯接口采用RJ45标准连接器，管脚定义如下：
|
1：TX | 2：TX- | 3：接收 |
| 4：无连接 | 5：无连接 | 6：RX- | |
| 7：无连接 | 8：无连接 |
WEB网络管理
1、打开IE浏览器，输入IP地址，进入界面如下：
2. 输入用户名admin和密码123456（出厂默认），进入以下界面：
有3个子接口：
1） About1550界面：主要描述设备的基本信息。
2） Disp Paraments界面：主要描述设备的显示菜单。
3） 设置参数界面：在此界面中更改设备参数。
2. 点击设置参数，进入设置参数界面，如下：
项目和项目列列出了可以更改的参数，当前列列出了当前参数值，新列可以选择或键入新参数值，更新列可以更新参数。
更改参数的步骤：在“项目”栏中找到该项目，在“新建”栏中选择新的参数值，然后单击相应的“更新”按钮来更新参数。
Items中的更改步骤相同，但最后需要点击Restart Device按钮才能生效。
注意力
● 通电前，请确保机箱和电源插座的接地端子可靠接地，接地电阻应＜4Ω，可有效防护浪涌和静电。
● 光发射机是技术含量较高的专业设备，其安装和调试必须由专业技术人员操作。操作前请仔细阅读本说明书，以免因误操作而造成设备损坏或对操作人员造成意外伤害。
● 在安装和调试光学设备时，光纤连接器内部可能会发出不可见的激光束。为了避免对身体和眼睛造成伤害，光纤连接器不应对准人体，人也不宜用眼睛直视光纤连接器。肉眼可见！
● 设备通风孔外不得有遮挡物。通风不良会导致指标下降，严重时会造成设备损坏。
● 清洁光纤端面时，必须确认光源已关闭。
● 光纤连接器不使用时，盖上防尘罩，避免灰尘污染，并保持端面完好。
● 安装光纤连接器时，用力要适当，以免损坏适配器。否则，输出光功率可能会降低。
安装
● 安装必须由专业技术人员操作。
● 将设备安装在标准19英寸设备机架上。设备安装到位后必须拧紧固定螺钉。
● 设备可靠接地。接地端子在后面板上。目视检查前面板上的每个按键（按钮），确保每个按钮都能自由移动。
● 拧上配套的射频电缆。
● 正确清洁光连接器并连接光纤。
● 连接以太网电缆。
● 所有步骤完成后，请确保机器完好并已通电。
