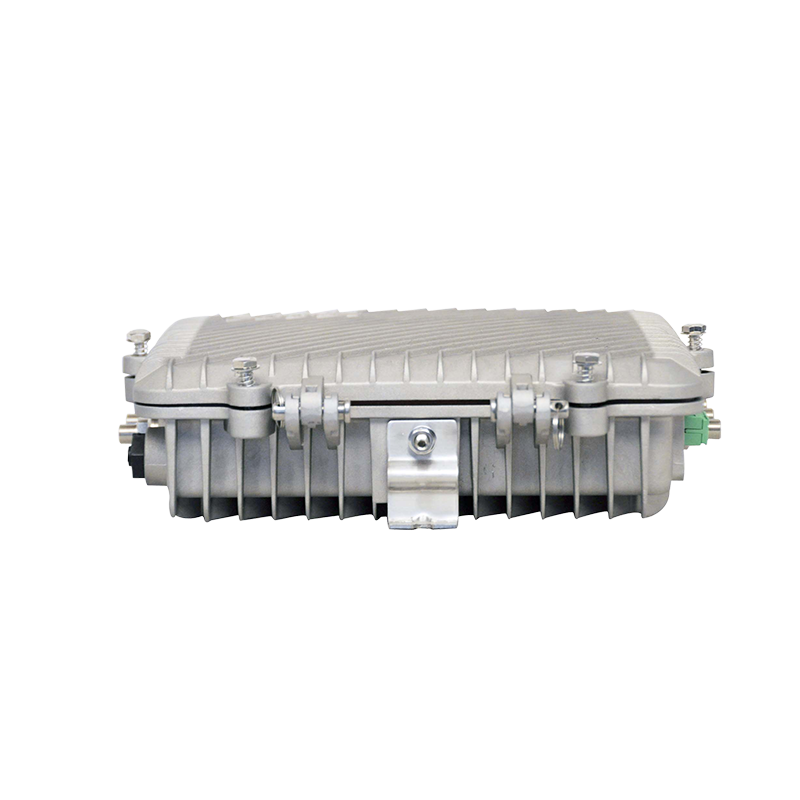

野外型双向光接收机WR-1002-JL-ED

性能特点

● 高响应PIN光电转换管。

● 优化电路设计，SMT工艺生产，优化信号路径，使光电信号传输更加顺畅。

● 专用射频衰减芯片，射频衰减及均衡线性好，精度高。

● 砷化镓放大器件，倍频输出，具有高增益、低失真度。

● 单片机（SCM）控制设备工作，液晶显示参数，操作方便直观，性能稳定。

● 优良的AGC性能，当输入光功率范围为－9～＋2分贝时，输出电平保持不变，CTB和CSO基本不变。

● 预留数据通讯接口，可与以太网转发器连接，接入网管系统。

● 回程发射可选择突发模式，大幅降低噪声收敛，减少前端接收器数量。

● ONU模块可选。

技术参数

链路测试条件

本手册中的技术参数是根据Ⅳ的测量方法，并在以下条件下进行测试的。

测试条件：

1.前向光接收部分：由10km标准光纤、无源光衰减器和标准光发射机组成测试链路。在规定的链路损耗下，在45/87兆赫兹～550兆赫兹范围内设置59个PAL-D模拟电视频道信号。在550MHz～862/1003MHz范围内传输数字调制信号，数字调制信号电平（8 MHz带宽内）比模拟信号载波电平低10D b。当光接收机输入光功率为-1D bm时，射频输出电平为108D bμV，输出倾斜8D b，测量C/CTB、C/CSO和C/N。

2、后向光发送部分：链路平坦度和NPR动态范围是由后向光发送器和后向光接收器组成的链路指标。

注：当额定输出电平为系统满配置且接收光功率为-1D bm时，设备满足链路指标的最大输出电平。当系统配置减少（即实际传输通道减少）时，设备的输出电平会增加。

友情提示：建议您在实际工程应用中将射频信号设置为6~9D b倾斜输出，以改善电缆系统的非线性指标（节点后面）。

技术参数

笔记： 前向射频参数是在末级使用GaAs 25dB功率倍频模块的情况下测试的。使用其他模块，参数会略有不同。

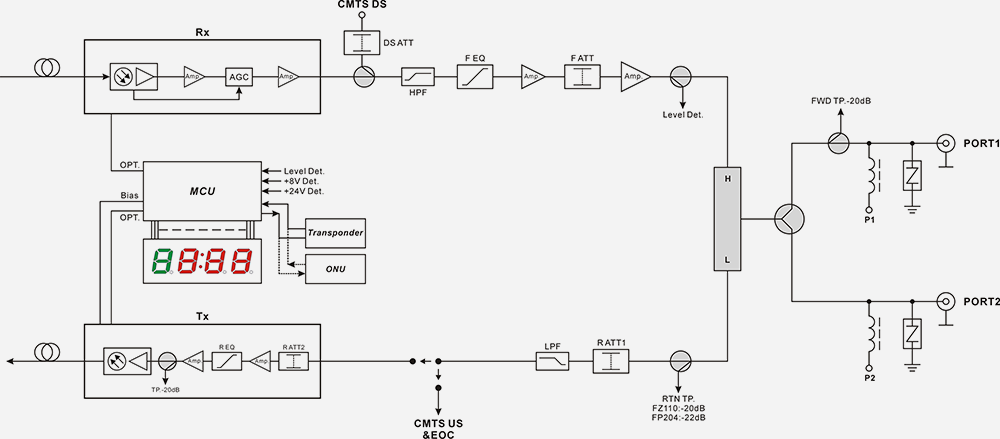

框图

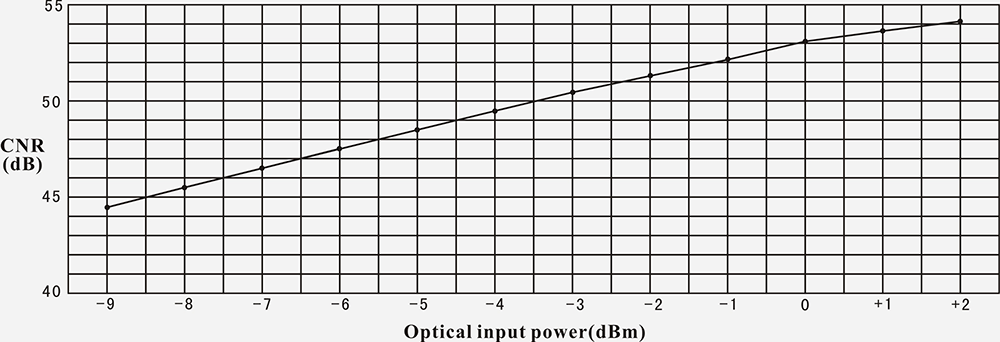

输入光功率与CNR关系表

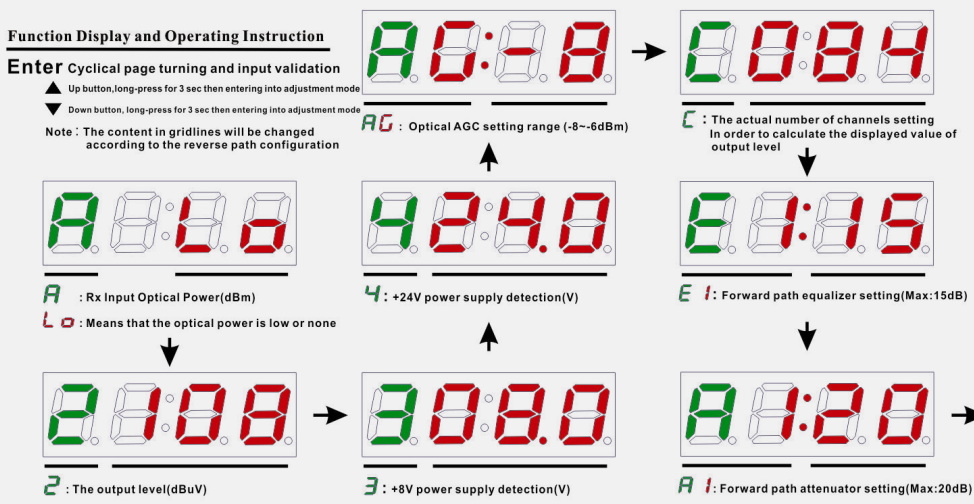

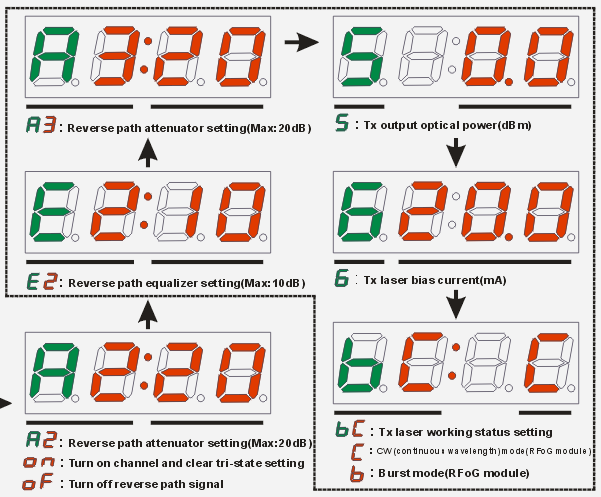

功能显示及操作说明

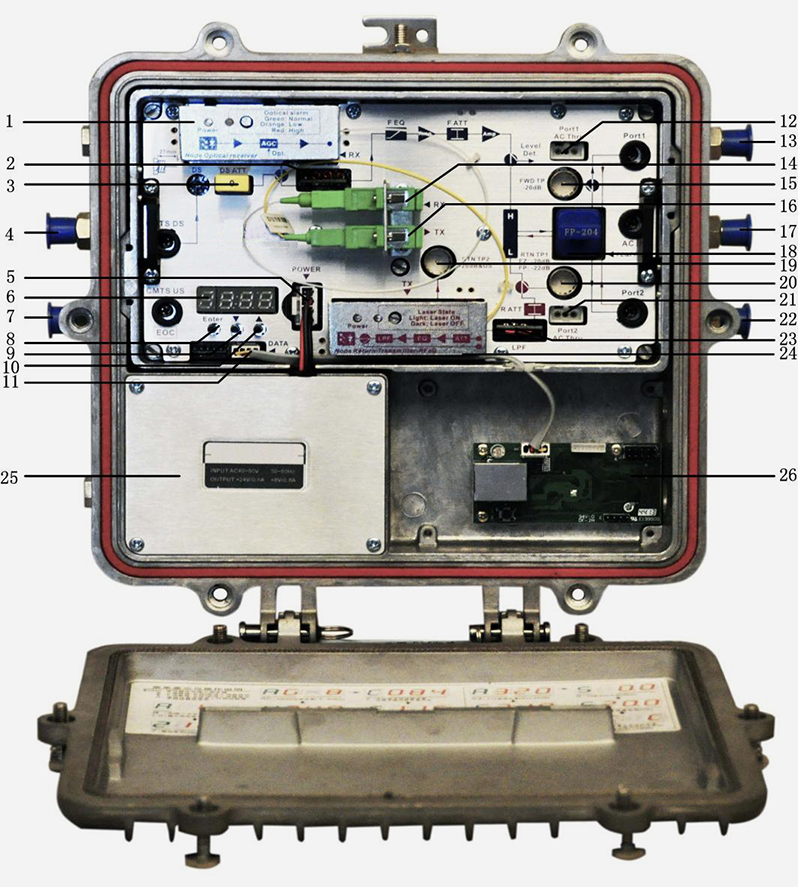

结构图

	1. 光接收模块	2.HPF（高通滤波器）
	3. DS衰减器	4. CMTS DS端口（默认不安装）
	5.主板供电接口	6.七段数码管状态显示
	7、CMTS US口/EOC信号接口	8. 控制模式选择按钮（Enter）
	（默认不安装）
	9. 参数调节按钮（下）	10. 参数调节按钮（上）
	11.主板网络管理接口	12. Power-pass插入器
	13. 输出端口1	14. 光纤输入端口
	15、射频输出测试口（-20dB）	16. 光输出口
	17.AC60V输入端口	18. 分路器或抽头输出
	19. 激光驱动电平测试口（-20dB）	20.反向路径射频输入测试端口（-20dB）
	21. 通行证插入器	22. 输出端口2
	23.LPF（低通滤波器）	24.光发射模块
	25.开关电源	26. ONU 单元或应答器

常见故障分析及排除

光纤有源连接器的清洁与维护方法

很多时候我们认为光功率下降是设备故障，但实际上可能是光纤连接器被灰尘或污垢污染造成的。使用纤维镜检查光纤连接器、组件或隔板。如果连接器脏了，请按照以下步骤使用清洁技术进行清洁：

1. 关闭设备电源，小心地从适配器上拔下光纤连接器。

2. 用优质擦镜纸和医用脱脂酒精棉仔细清洗。如果使用医用脱脂酒精棉，清洗后仍需等待1~2分钟，让连接器表面风干。

3. 清洁后的光连接器应连接光功率计测量输出光功率，以确认光连接器是否已被清洁。

4. 将清洗干净的光连接器连接回适配器时，应注意用力适当，以免适配器内的瓷管破裂。

5. 光纤连接器应成对清洁。如果清洁后光功率偏低，则可能是适配器被污染，请清洁适配器。 （注意：适配器应小心操作，以免伤及内部光纤。

6. 使用压缩空气或脱脂酒精棉仔细清洗适配器。使用压缩空气时，枪口对准适配器瓷管，清洁
装有压缩空气的瓷管。使用脱脂酒精棉时，插入方向需一致，否则达不到良好的清洁效果。
