野外型WR-1002光接收机

● 工作频率1GHz，采用了高性能砷化镓放大模块，最高输出116dBuv。

● 均衡和衰减均采用专业电调电路，控制更精准，操作更方便。

● 可选配网管应答器，支持远程网管。

● 光输出口和网管接口可选择外置或内置。

● 可通过插片选择一路独立或两路分配输出。

● 支持220V或60V供电。

● 野外防水型金属外壳。

技术参数

	项    目	单   位	技术参数
光  学	接收光功率	dBm	-9 ~ +2
	光AGC控制范围	dBm	+2 ～ -9/-8/-7（可调）
	光反射损耗	dB	>45
	光接收波长	nm	1100 ~ 1600
	光连接器类型		SC/APC,FC/APC或用户指定
	光纤类型		单    模
射  频	频率范围	MHz	45/87 ~862/1003
	带内平坦度	dB	±0.75
	输出反射损耗	dB	≥16
	电控均衡范围	dB	0～15
	电控衰减范围	dB	0～15
	标称输出电平	dBμV	≥ 108
	最大输出电平	dBμV	≥ 112（-9 ~ +2dBm光功率接收）
			≥ 116（-7 ~ +2dBm光功率接收）
	C/N	dB	≥ 51	-1dBm接收，EQ8dB
				输出电平108 dBμV (FZ110)
	C/CTB	dB	≥ 67
	C/CSO	dB	≥ 62
其 他	电源电压	V	AC（150~265）V
			AC (35~90) V
	工作温度	℃	-40~60
	功  耗	VA	≤14
	外形尺寸	mm	220（L）* 205（W）* 65（H）

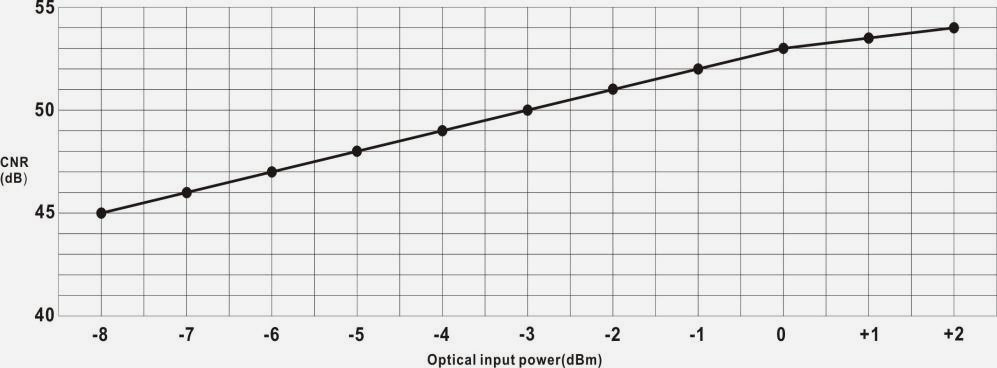

输入光功率与 CNR关系表

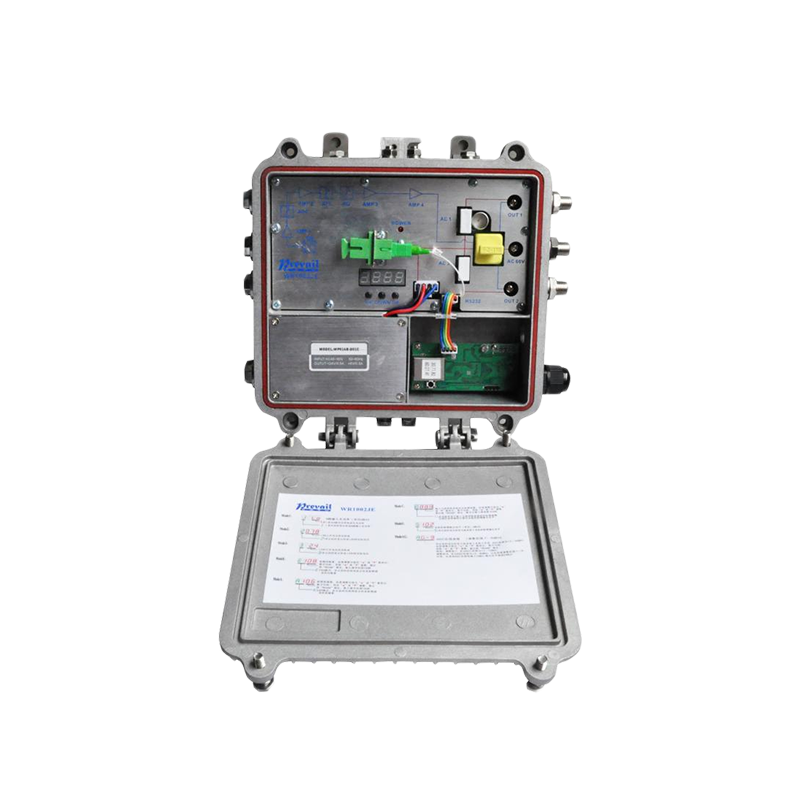

产品结构说明

	1. 工作指示灯	2. 光接收口(可选择外置)
	3. LED数码显示管	4. 确认键
	5. 下翻键	6. 上翻键
	7. 电源接口	8. AC220V输入口
	9. AC60V过流插片口	10. 输出口1
	11. -20dB测试口	12. AC60V馈电口
	13. FZ110或FP204	14. AC60V过流插片口
	15. 输出口 2	16. 应答器连线
	17. 光纤接入口	18. RJ45口(可选择外置)
	19. 网线进口	20. 开关电源
	21. 应答器

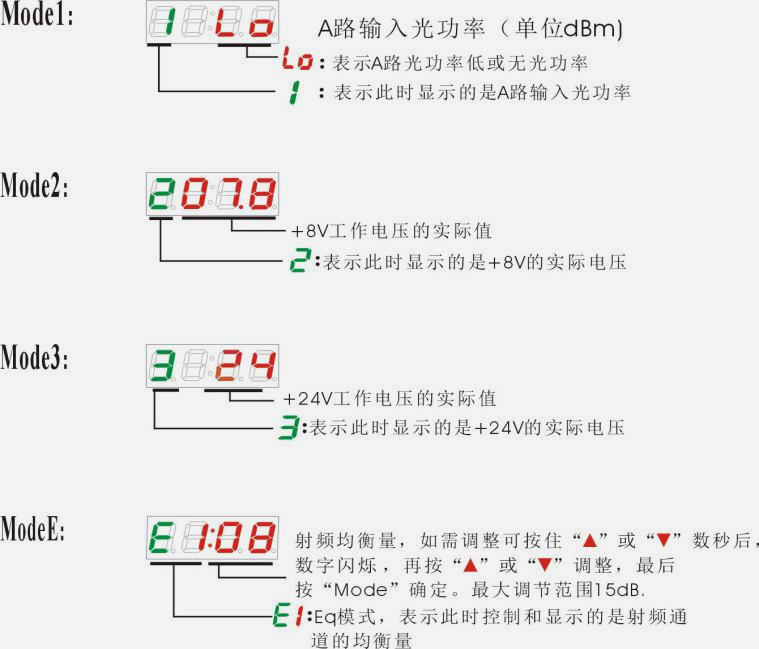

功能显示及操作说明

Mode: 工作模式选择按钮，共十二种工作模式，按Mode控制模式选择钮，可进入相应的状态显示， 十二种模式循环切换。

以下详细图示操作说明：
