WDE-H820B MPEG-2/H.264 AVC SD/HD 编码器是新一代专业数字电视编码器，最高支持 1920x1080i 视频格式，并配备 TS over IP 输出。 WDE-H820B由杭州普威公司根据ISO/ICE 14496-10、ITU-T H.264、IEEE802.3及相关国际标准设计和制造。它是一款适用于 H.264/MPEG-2 HD/SD 视频/音频编码应用的高品质、高性价比产品。 WDE-H820B 支持 HDMI 输入、ASI 输入，具有 2 个 ASI 输出端口和 1 个 TS over IP 端口，支持 MPTS 和 SPTS。用户可以通过100M以太网口轻松管理设备。
● 支持1920x1080i视频格式(H.264)
● 支持720x480i(576i)视频格式(MPEG-2)
● 支持HDMI输入接口
● 支持MPEG-1音频第2层
● IP模块（可选）8*SPTS或32*SPTS
● 通过网络设置程序和供应商名称
● 远程网络管理和在线更新
● 支持图片组。
● 支持8通道编码
● 支持1xASI输入和复用
● 支持CBR/VBR(MPEG-2)和VBR(H.264)。
● 数字电视前端系统
● 视频监控
● 视频点播（VOD）
● 远程视频教育
● 视频会议
兼容的
● ISO/IEC 14496-10 高清视频编码 (AVC)
● ITU-T H.264
● IEEE802.3
推荐工作条件
超过最大绝对额定值的应力可能会对设备造成损坏（参见表 1）
表 1 – 建议的工作条件
| 参数 | 符号 | 最小 | 最大 | 单位 |
| 电源电压注意事项 | V | 90 | 250 | V |
| 供电频率 | F | 49 | 51 | Hz |
| 能量消耗 | C | 25 | W | |
| 工作环境温度 | Tw | 0 | 50 | ℃ |
| 储存温度 | TS | -25 | 55 | ℃ |
| 工作湿度 | H | 10 | 75 | % |
注：支持110V和220V供电电压标准，但请在下单时告知我们您需要哪一种。
规格
表 2 – 技术规格
| 参数 | 符号 | 描述 | 单位 | 备注 |
| 机械尺寸 | ||||
| 高度 | H | 42 | mm | 大约 1U |
| 宽度 | W | 434 | mm | 大约 17 英寸 |
| 深度 | D | 340 | mm | |
| 输入接口 | ||||
| 接口类型 | 8路HDMI | |||
| 接口类型 | 1xASI | |||
| ASI输出接口 | ||||
| ASI 输出数量 | - | 2 | ||
| 阻抗 | - | 75 |
W |
|
| 连接器 | - | BNC |
NA |
|
| 最大比特率 | - | 108 | Mbps | |
| TS包格式 | - | 188或204 |
Byte |
自动检测 |
| 传输格式 | - | 数据包 | NA | |
| IP输出 | ||||
| 类型 | 10/100/1000BASE-T | 自动协商 | ||
| 连接器 | RJ45 | |||
| 兼容协议 | IP V4、UDP、ARP | 支持组播/单播 | ||
| 编码参数 | ||||
| 视频编码 | 1920x1080i (H.264) | |||
| 720x480i/576i(MPEG-2) | ||||
| 音频性能 | - | MPEG-1 第 1/2 层， | ||
| 解决 | - | 输入： | ||
| 1920X1080_50/60i | ||||
| 1280X720_50/60P | ||||
| 720X480_59.94i | ||||
| 720X576_50i | ||||
| 输出： | ||||
| 1920X1080_50/60i (H.264) | ||||
| 1280X720_50/60P(H.264) | ||||
| 720X480_59.94i | ||||
| 720X576_50i | ||||
| 音频采样频率 | FS | 48 |
KHz |
自动协商 |
| 音频速率 | Ra | 64,128,192,256,384 |
Kbps |
可调节的 |
| 输出速率（每个通道） | Rv | 1~20(H.264) | Mbps | 可调节的 |
| 1~14(MPEG-2) | ||||
面板图

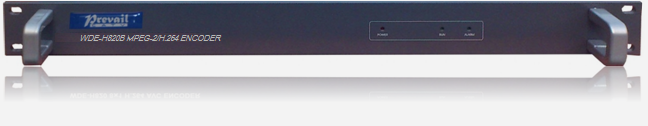

前面板：

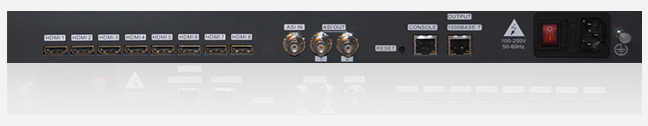

后面板：
订购信息
| 零件号 | 描述 |
| WDE-H820B | 8路输入，MPEG-2/H.264 AVC编码器，支持1920X1080i及以下视频格式；支持 HDMI 输入、1 个 ASI 输入、2 个 ASI 输出。 |
| WDE-H820B-IPA | 8路输入，MPEG-2/H.264 AVC编码器，支持1920X1080i及以下视频格式；支持 HDMI 输入、1 个 ASI 输入、2 个 ASI 输出、10/100/1000Mbps 自动协商码率 TS over IP 输出（可选）。 |
| IP模块A：支持1*MPTS或8*SPTS。 | |
| WDE-H820B-IPB | 8路输入，MPEG-2/H.264 AVC编码器，支持1920X1080i及以下视频格式；支持 HDMI 输入、1 个 ASI 输入、2 个 ASI 输出、10/100/1000Mbps 自动协商码率 TS over IP 输出（可选）。 |
| IP模块B：支持1*MTPS或32*SPTS。 |
恢复历史记录
| 反转 | 更新说明 | 日期 |
| 修订版。 1.0 | 新数据表 | 2015/10/28 |
