WDE-H220 MPEG-4/H.264 AVC 高清编码器是新一代专业数字电视编码器，支持高达 1920x1080p 的视频格式，并配备 GbE TS over IP 输出。 WDE-H220由杭州普威公司根据ISO/ICE 14496-10、ITU-T H.264、IEEE802.3及相关国际标准设计和制造。它是一款适用于 H.264/AVC HD/SD 视频/音频编码应用的高品质、高性价比产品。 WDE-H220 支持模拟 CVBS/PrPbY、SDI、HDMI 视频输入格式，具有 2 个 DVB-ASI 输出端口和 1 个 TS over IP GbE 端口。用户可以通过100M以太网口轻松管理设备。
查询特征
● 支持MPEG-4/H.264 AVC High Profile Level4.2
● 高达1920x1080P的视频格式
● 支持高清或标清分辨率
● 支持模拟CVBS/PrPbY、SDI、HDMI视频输入接口
● 10/100/1000BASE-T，具有自动协商比特率以太网输出
● TS over IP 输出产生零抖动
● 通过互联网和前面板设置程序和供应商名称。
● 本地或远程网络管理和在线更新。
● 10/100M Base-Tx 管理接口
● 支持亮度、色彩饱和度、对比度和色彩调节
● 视频点播（VOD）
● 远程视频教育
● 视频会议
兼容的
● ISO/IEC 14496-10 高清视频编码 (AVC)
● ITU-T H.264
● IEEE802.3
推荐工作条件
超过最大绝对额定值的应力可能会对设备造成损坏（参见表 1）
表 1 – 建议的工作条件
| 参数 | 符号 | 最小 | 最大 | 单位 |
| 电源电压注意事项 | V | 90 | 250 | V |
| 供电频率 | F | 49 | 51 |
Hz |
| 能量消耗 | C | 25 | W | |
| 工作环境温度 | Tw | 0 | 50 | ℃ |
| 储存温度 | TS | -25 | 55 | ℃ |
| 工作湿度 | H | 10 | 75 | % |
注：支持110V和220V供电电压标准，但请在下单时告知我们您需要哪一种。
规格
表 2 – 技术规格
| 参数 | 符号 | 描述 | 单位 | 备注 |
| 机械尺寸 | ||||
| 高度 | H | 42 | mm | 大约 1U |
| 宽度 | W | 434 | mm | 大约 17 英寸 |
| 深度 | D | 340 | mm | |
| 输入接口 | ||||
| 接口类型 | SDI、HDMI、CVBS、音频左/右、PbPrY | |||
| ASI输出接口 | ||||
| ASI输入数量 | - | 2 | ||
| 阻抗 | - | 75 |
Ω |
|
| 连接器 | - | BNC | NA | |
| 最大比特率 | - | 108 | Mbps | |
| TS包格式 | - | 188或204 |
Byte |
自动检测 |
| 传输格式 | - | 数据包 | NA | |
| IP输出 | ||||
| 类型 | 10/100/1000BASE-T | 自动协商 | ||
| 连接器 | RJ45 | |||
| 兼容协议 | IP V4、UDP、ARP | 支持组播/单播 | ||
| 编码参数 | ||||
| 视频编码 | MPEG-4/H.264 AVC | |||
| 音频性能 | - | MPEG-1 第 1/2 层，CD 质量 | ||
| 解决 | - | 1920X1080p 及以下兼容 | ||
| 输出率 |
Rv |
1~20个 | Mbps | 可调节的 |
| 音频采样频率 | FS | 32,44.1,48 |
KHz |
|
| 音频速率 | Ra | 64,128,192,256,384 |
Kbps |
|

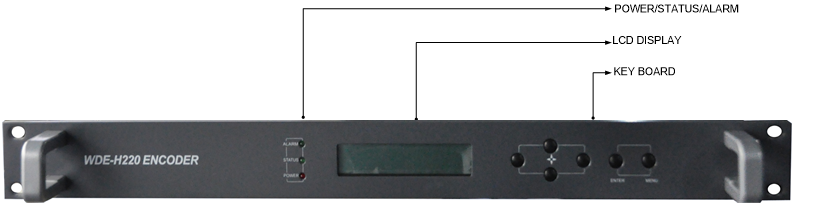

面板图

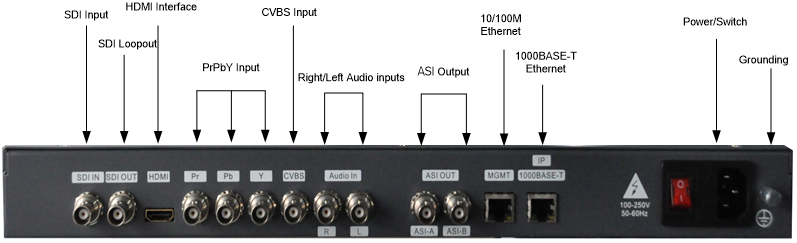

后面板：
订购信息
| 零件号 | 描述 |
| WDE-H220 | MPEG-4/H.264 AVC High Profile Level 4.2高清编码器，支持1920X1080P及以下视频格式，两路DVB-ASI输出，模拟PrPbY/CVBS、SDI、HDMI视频接口，10/100/1000Mbps自动协商码率TS over IP输出 |
恢复历史记录
| 反转 | 更新说明 | 日期 |
| 修订版。 1.0 | 新数据表 | 2012/7/2 |
| 修订版。 2.0 | 修改面板 | 2012/12/28 |
| 修订版。 2.1 | 更新标志 | 2013/3/27 |
