IPQAM 调制器D-Master 9016B

D-Master 9016B是杭州普威根据DVB相关标准设计的一款新型紧凑型（仅1RU）机箱和高性价比QAM调制器。 D-Master 9016B有1个模块，1路1000Mbps IP输入，1路SPF输入，射频输出支持16QAM~256QAM模式。 D-Master 9016B具有非常方便的管理界面，用户可以通过设备上的以太网口完成所有操作访问。

上一个产品:TS 流复用 QAM 调制器WDQ-3204B
下一个产品:没有下一个产品
  • 硬件规格
  • 特征
    ● 支持2~4个CA Simulcrypt，兼容多种条件接收系统
    ● 支持IP输入接口，可对单个或多个节目进行复用和加扰
    ● 1RU 内，最多 16 个频率
    ● 支持1.15M赫兹~8.05兆赫兹带宽
    ● 支持16QAM、32QAM、64QAM、128QAM、256QAM调制方式
    ● 支持SFP输入和IP输入
    ● 支持 MPTS 和 SPTS over IP 输入，最大 第512章
    ● 提供射频输出监控端口（-20D b）
    ● 可调节符号率高达 7姆波特
    ● 最大。有效比特率高达51.6Mbps（SR=7Mbaud，256QAM）
    ● 标称射频输出功率≥100分贝伏（具有0~10D b可调衰减范围）和48~863兆赫兹频率范围
    ● 通过以太网链路访问

    应用
    ● DVB-C QAM 调制
    ● VOD边缘IPQAM
    ● DVB HFC 网络

    兼容的
    ● EN 50083-9
    ● 欧洲电信标准协会 TR 101 154
    ● 欧洲电信标准协会 TR 101 891
    ● EN 300 429
    ● ITU-T J.83A/C

    推荐工作条件
    超过最大绝对额定值的应力可能会对设备造成损坏（参见表 1）
    表 1 – 建议的工作条件
    参数 符号 最小 最大 单位
    电源电压注释 V 90 250 V
    供应频率 F 49 51 Hz
    能量消耗 C 55 W
    环境工作温度 Tw 0 50 OC
    储存温度 TS -25 55 OC
    工作湿度 H 10 75 %
    注：支持 110V 和 220V 供电电压标准，但请告诉我们您选择哪一种
    当您发布订单时需要。

    规格
    表 2 – 技术规格
    参数 符号 描述 单位 备注
    机械尺寸
    高度 H 42 mm 大约 1U
    宽度 W 434 mm 大约 17 英寸
    深度 D 340 mm
    输入 SFP
    类型 - 液相色谱
    连接器 - SFP 或 RJ45
    最大限度。吞吐量 - 1.25

    Gbps
    兼容协议 - IP V4、UDP、RTP、ARP
    复用和加扰
    输入通道 512 UDP
    最大PID 每个频率 512 PID
    加扰频道 4
    功能 PID 重新映射
    射频输出
    阻抗 - 75 Ω
    输出通道 16
    连接器 - BNC NA
    频率 - 48~863 MHz
    输出电平 - >100 dBuV 可调节的
    调制规范
    调制方案 16~256QAM
    标准 ITU-T J.83 附件 A、C
    符号指数 SR 1~7 Mbaud
    带宽 BW 1.15~8.05 MHz
    有效输出比特率 ≤51.6 Mbps SR=7Mbaud，256QAM
    调制错误率 MER ≥40 dB 均衡器后，64QAM
    误码率 BER ≥9x10E-9 FEC、64QAM 之后
    载噪比 C/N ≥45 dB
    IPQAM 模型的管理
    类型 10/100BASE-T
    连接器 RJ45
    最大限度。比特率 125 Mbps

    面板图

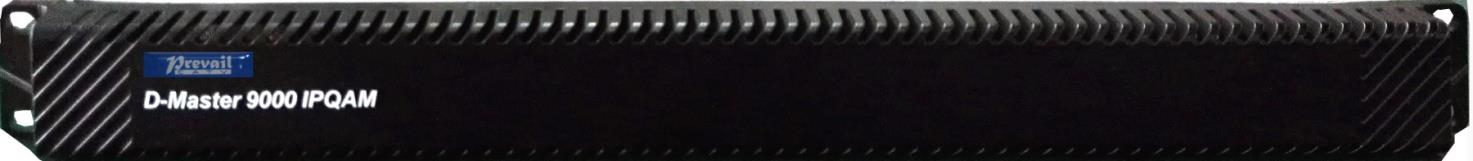

    前面板：

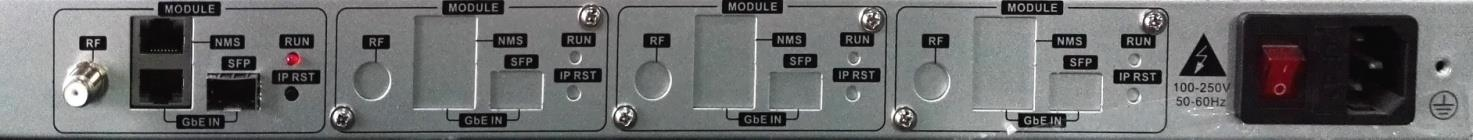

    后面板：


    订购信息
    零件号 描述
    D-Master 9016B 1个模块，QAM调制器，射频输出支持16~256QAM模式，最多16个频率，输出频率范围48~863MHz，SR=1~7Mbaud
    D-Master 9032B 两个模块，QAM调制器，射频输出支持16~256QAM模式，最高16*2频率，输出频率范围48~863MHz，SR=1~7Mbaud
    D-Master 9048B 三模块，QAM调制器，射频输出支持16~256QAM模式，最高16*3频率，输出频率范围48~863MHz，SR=1~7Mbaud
    D-Master 9064B 四模块，QAM调制器，射频输出支持16~256QAM模式，最高16*4频率，输出频率范围48~863MHz，SR=1~7Mbaud


    恢复历史记录
    反转 正在更新说明 日期
    修订版。 1.0 新数据表 2015/1/12
    修订版。 1.1 更新产品图片 2016/12/1
