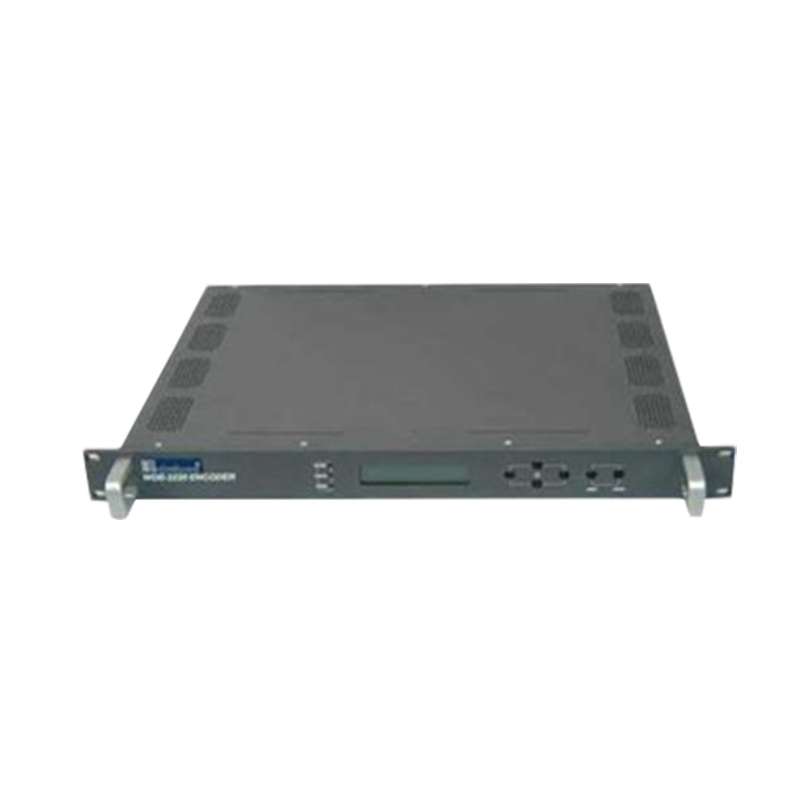

特征
● 多达 4 个 ASI 输入
每个DVB-ASI输入高达108Mbps比特率（涵盖数据包和数据突发）
● 支持复用
● 可调节符号率高达 7姆波特
● 最大。有效比特率高达51.6Mbps（SR=7Mbaud，256QAM）
● 标称射频输出功率≥100分贝伏（衰减范围0~15D b可调），频率范围48~863M赫兹
● TS包格式输入自动检测并输出可配置（188或204字节）
● PSI/SI 表重新生成
● PID过滤和重新映射
● 本地键盘控制和液晶显示器，或通过以太网连接访问
应用
● 重新复用所有DVB 节目传输
流相关应用
● DVB-C QAM 调制
兼容的
● EN 50083-9
● 欧洲电信标准协会 TR 101 154
● 欧洲电信标准协会 TR 101 891
● EN 300 429
● ITU-T J.83 附件 A
推荐工作条件
超过最大绝对额定值的应力可能会对设备造成损坏（参见表 1）
表 1 – 建议的工作条件
| 参数 |
符号 |
最小 |
最大 |
单位 |
| 电源电压 |
备注 |
V |
90 |
250 |
V |
| 供应频率 |
F |
49 |
51 |
Hz |
| 能量消耗 |
C |
|
25 |
W |
| 环境工作温度 |
Tw |
0 |
50 |
OC |
| 储存温度 |
TS |
-25 |
55 |
OC |
| 工作湿度 |
H |
10 |
75 |
% |
注：支持 110V 和 220V 供电电压标准，但请告诉我们您选择哪一种
当您发布订单时需要。
规格
表 2 – 技术规格
| 参数 |
符号 |
描述 |
单位 |
备注 |
| 机械尺寸 |
| 高度 |
H |
42 |
mm |
大约 1U |
| 宽度 |
W |
434 |
mm |
大约 17 英寸 |
| 深度 |
D |
340 |
mm |
|
| ASI 输入 |
| ASI 输入数量 |
- |
4 |
|
|
| 阻抗 |
- |
75 |
Ω |
|
| 连接器 |
- |
BNC |
NA |
|
| 最大比特率 |
- |
108 |
Mbps |
|
| TS 数据包格式 |
- |
188 或 204 |
Byte
|
自动检测 |
| 传输格式 |
- |
数据包或数据突发 |
NA |
|
| 射频输出 |
| 阻抗 |
- |
75 |
Ω |
|
| 连接器 |
- |
BNC |
NA |
|
| 频率 |
- |
48~863 |
Mhz |
步长 1兆赫兹 |
| 输出电平 |
|
>100 |
dBuV |
衰减0~15dB可调 |
| - |
| 调制规范 |
| 调制方案 |
- |
16QAM~256QAM |
NA |
支持附件 - 空调 |
| 符号指数 |
SR |
≤7 |
Mbaud |
|
| 带宽 |
BW |
8 |
MHz |
|
| 有效输出比特率 |
- |
≤51.6 |
Mbps |
|
| 调制错误率 |
MER |
≥40 |
dB |
均衡器后，64QAM |
| 误码率 |
BER |
≤1x10E-8 |
|
FEC、64QAM 之后 |
| 载噪比 |
C/N |
≥45 |
dB |
|

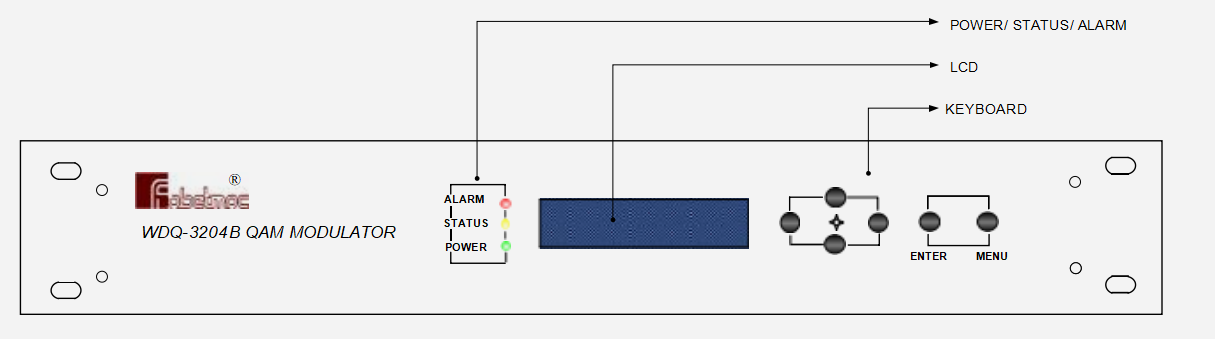

面板图 前面板：

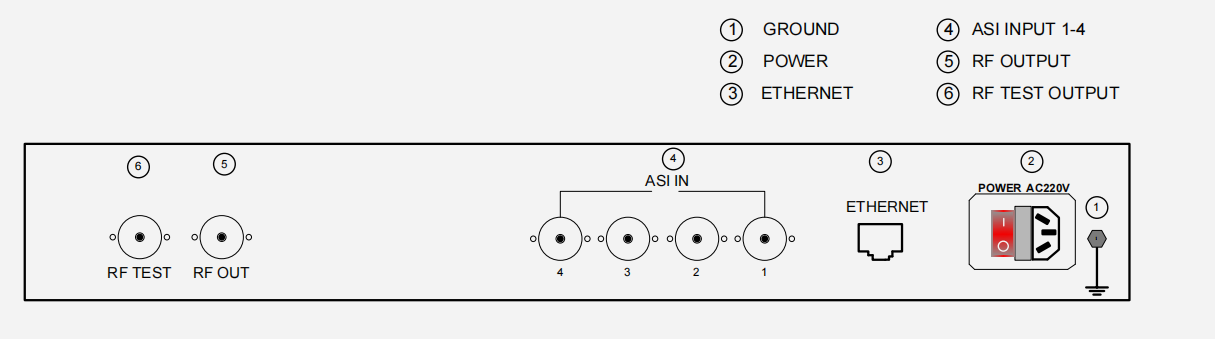

后面板：
订购信息
| 零件号 |
描述 |
|
TS再复用和QAM调制器，4个ASI输入（每个通道高达108Mbps），RF输出和RF测试端口，16~256QAM方案，频率48~863MHz，SR 5~7Mbaud |
| WDQ-3204B |
恢复历史记录
| 反转 |
正在更新说明 |
日期 |
| 修订版。 1.0 |
新数据表 |
2012/7/2 |
| 修订版。 1.1 |
添加射频输出步骤 |
2013/2/20 |
| 修订版。 2.0 |
更新标志 |
2013/3/27 |
